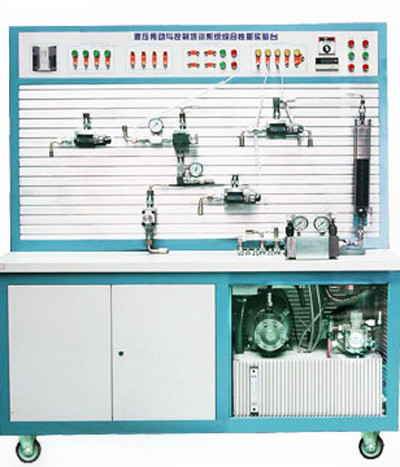

TYK -YYKZ01型 液压传动与控制培训系统综合性能实验台
TYK-YYKZ01型 液压传动与控制培训系统综合性能实验台采用现代电子技术，计算机虚拟技术，工程美学设计原理紧帖液压教学大纲制造。虚拟仪器测控软件能实现现场实验与虚拟实验相结合，特别适用于液压工程测试，元件性能测试，液压元器件系列化.通用化.模块化。
液压传动与控制培训系统综合性能实验台实验项目及内容
1.液压系统创新设计与实证实验
2.液压回路PLC控制.编程训练与在线监控调试
3.流体力学液阻实验
环形缝隙.细长小孔.薄壁小孔特性实验
4.液压回路性能实验
节流阀、流调速回路特性实验 调速阀进油节流调速回路特性实验
5.液压元件性能实验
液压泵静态动态特性修养
溢流阀静态特性动态特性实验
流量阀静态特性实验
液压马达特性实验
6.液压回路功能验证实验（56种）
调压减压、保压、卸荷、平衡、缓冲等压力控制回路 节流调速、增速、速度变换等速度控制回路换向、锁紧等方向控制回路 顺序动作、同步动作等多缸控制回路制动、制动与浮动、节流调速液压马达回路
7.学习继电器、电液结合的PLC控制方式及软件控制方式。
|
名称
|
功率/电压
|
流量排量
|
压力
|
转速
|
数量
|
|
定量叶片泵组
|
2.2kw/380V/50Hz
|
8ml/r
|
7Mpa
|
1500r/min
|
1台
|
|
变量叶片泵组
|
1.5kw/380V/50Hz
|
2L/min(0.35Mpa 1800r/min)
|
7Mpa
|
13900r/min
|
1台
|
|
油液风冷循环器
|
38W/220V
|
20L/min
|
1.4Mpa
|
--
|
1套
|
|
散热式油箱容积：60L 实验台外形：1600*600*1700mm 实验台重量：130kg
|
|||||
