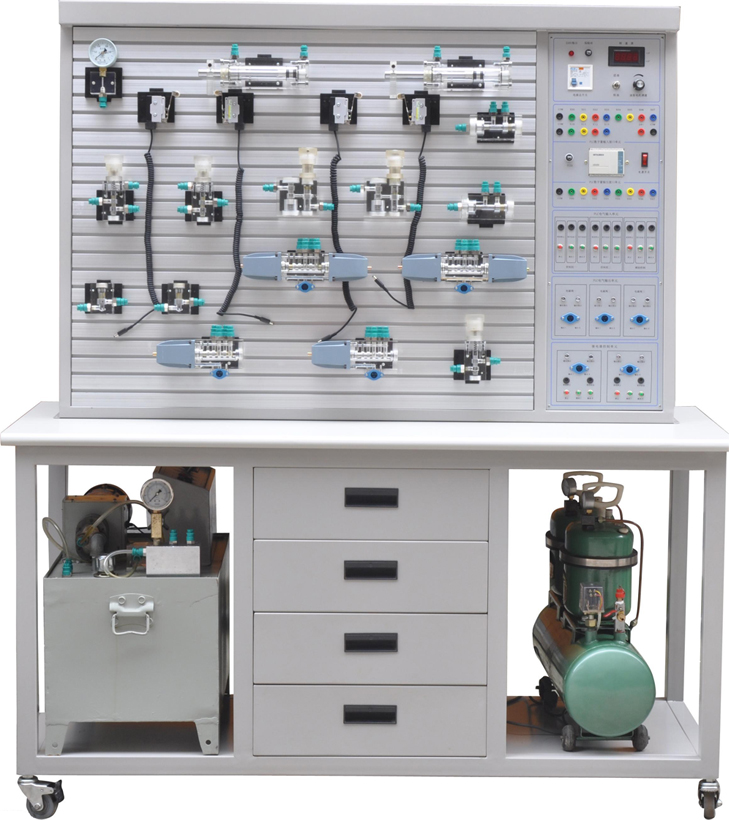

TYK-YY18A型透明液压与气动综合控制实验台（二合一）

一、透明液压传动实训装置主要特点 1、TYK-YY18A型透明液压与气动综合控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。 2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。 3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十装回路快捷、方便。 4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。 5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。二、气动液压PLC综合控制实验台主要技术参数 1、电源：AC220V 50HZ 2、直流电源输入AC220V 输出DC24V/3A 3、可编程控制器（PLC）：三菱F...

分类：

液压气动实验室设备

一、透明液压传动实训装置主要特点

1、TYK-YY18A型透明液压与气动综合控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。

2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。

3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。

5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

二、气动液压PLC综合控制实验台主要技术参数

1、电源：AC220V 50HZ

2、直流电源输入AC220V 输出DC24V/3A

3、可编程控制器（PLC）：三菱FX1S－20MR主机（继电器输出方式）

4、液压实验泵站电机功率：400W 调速范围0－1500r/min

外型尺寸： 550mm×350mm×450mm

5、液压泵工作时离液压台1.5m远处噪声≤58dB。

6、实训油路液流压力要求需0.3－0.8Mpa（油泵*高压力：Pmax=2.5Mpa）

7、电磁换向阀：AC220V 吸力3Mpa

8、实训装置外型尺寸：1500mm×650mm×1800mm

三、透明液压传动实训装置的换向回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

四、气动实训台主要技术参数

1、电源AC 220V 50HZ

2、直流电源：输入AC 220V，输出DC 24V/2A

3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入8输出（继电器输出方式）

4、空气压缩机（基本配置小型机）电机功率：250W 电源：AC220V

5、公称容量：10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸：1500mm×650mm×1800mm

五、主要特点

1、气动PLC控制实验台主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、配备工业常用气动元件，且均配有过渡底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。

3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

六、气动实训台基本实训回路

1、单作用气缸的换向回路 12、过载保护回路

2、双作用气缸的换向回路 13、互锁回路

3、单作用气缸速度控制回路 14、单缸单往复控制回路

4、双作用气缸单向调速回路 15、单缸连续往复动作回路

5、双作用气缸双向调速回路 16、直线缸、旋转缸顺序动作回路

6、速度换接回路 17、多缸顺序动作回路

7、缓冲回路 18、双缸、同步动作回路

8、二次压力控制回路 19、回缸联动回路

9、高低压转换回路 20、卸荷回路

10、计数回路 21、或门型梭阀的应用回路

11、延时回路 22、快速排气阀应用回路

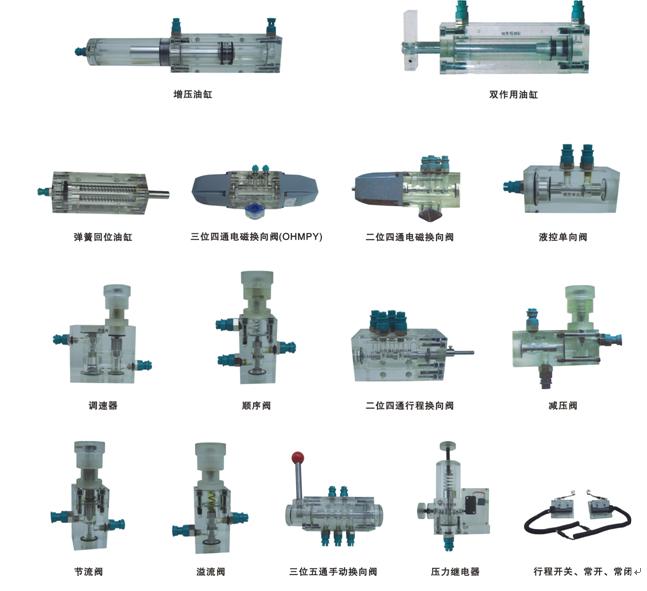

六、透明液压实训台元件:

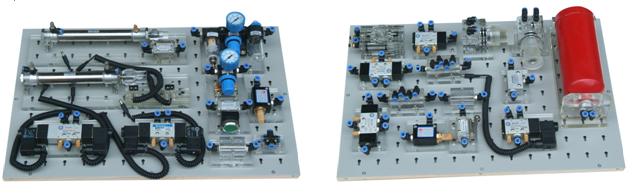

七、气动实训台元件:

八、透明液压传动实训装置配置清单

序号	分类	元件名称	数量
1	实训台	实训台	1
2	实训支架	实训柜	1
2	实训支架	桌面	1张
3	泵站（装在实训台内）	拖动直流电机	1
		专用直流电源及调速控制电路	1
		高精度数字转速表	1
		齿轮油泵	1
		油箱	1
4	组合透明元件	双作用油缸（带行程撞块）	2
		弹簧回位油缸	1
		增压油缸	1
		辅助油箱	1
		单向阀	2
		液控单向阀	2
		溢流阀（直动式）	2
		节流阀（直动式）	1
		调速阀	2
		顺序阀	2
		减压阀	1
		二位二通电磁换向阀	1
		二位四通电磁换向阀	2
		“O”型三位四通电磁换向阀	1
		“H”型三位四通电磁换向阀	1
		“M”型三位四通电磁换向阀	1
		二位四通行程换向阀	1
		三位五通手动换向阀	1
		压力继电器	1
		压力表	3
		微动行程开关（常开、常闭）	2
		三通	10
5	附件	毛巾	2条
		油盘	1个
		透明液压皮管 φ8	20米
		专用液压油	10斤
6	电器配件	电磁阀通用连接线	3条
		压力继电器插头线	1条
		编程电缆（三菱）	1条
7	工具盒	螺丝刀（一字、十字）	各1把
		剪刀	1把
		活动板手	1把
		尖嘴钳	1把
		内六角扳手M5	1把
		内六角扳手M6	1把
		内卡簧钳	1把
		外卡簧钳	1把
		油塞	5只
		快速油接头	5只
		各种密封圈	1袋
9	资料	实训使用说明书	1册
9	资料

九、气动PLC控制实验台配置清单

序号	分类	元件名称	数量
1	实训装置	实训桌	1
1	实训装置	实训台	1
2	气泵	空气压缩机WY5.2-双头（2台实验可同时使用）	1
3	组合元件（工业型）	单作用缸 QGX25ⅹ100（工业型）	1
		双作用缸 QGX25ⅹ100（工业型）	1
		旋转气缸（透明有机玻璃）	1
		三联件 AC2000（工业型）	1
		减压阀（带压力表）AR2000（工业型）	1
		手动换向阀 H210—08（工业型）	1
		单电磁换向阀（二位五通）4V210-8（DC24V）（工业型）	2
		双电磁换向阀（二位五通）4V220-8（DC24V）（工业型）	1
		双电磁换向阀（三位五通）4V230-8（DC24V）（工业型）	1
		单气换向阀（二位五通）4A210—08（工业型）	2
		双气换向阀（二位五通）4A210—08（工业型）	2
		行程阀（机控）MOV—2（工业型）	1
		行程阀（按钮）MOV—3A（工业型）	1
		或门型梭阀ST—02（工业型）	2
		快速排气阀1/4 QE—02（工业型）	2
		单向节流阀RE—02（工业型）	2
		单向节流阀JSC601（工业型）	1
		单向阀1/4（工业型）	2
		顺序阀（透明有机玻璃）	2
		气容	1
		六通（透明有机玻璃）	2
4	附件	气管（30米） PU6ⅹ4	1盘
5	电器配件	行程开关（装在缸体上）	2个
5	电器配件	编程电缆（三菱）	1条
6	工具盒	内六角扳手	2把
		螺丝刀	2把
		剪刀	1把
		活动板手	1把
		尖嘴钳	1把
		消声器（小）1/8	2只
		消声器（大）3/8	1只
		三通（T型三通）Ø 6	4只
		三通（Y型减径三通）Ø 8—Ø 6	1只
		四通Ø 6	2只
		L型（螺纹二通）601	2只
		L型（螺纹二通）602	2只
		气孔塞头Ø 6	5只
		生料带	1个
		保险丝3A	2只
7	资料	使用说明书	1册
7	资料	光盘（PLC编程软件，PLC程序）	1碟
