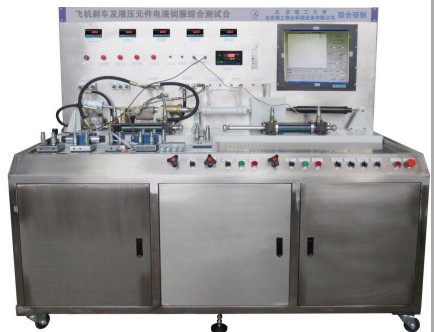

TYK-FJY01型 比例伺服实验台/飞机刹车及液压元件伺服服综合测试台
TYK-FJY01型 比例伺服实验台/飞机刹车及液压元件伺服服综合测试台主要做为企业员工液压教学培训使用，全套实验台我公司根据用户要求进行研发设计。所供实验台的性能的完整性和技术的先进性，能满足用户提供的工艺参数要求及功能要求，满足员工的技术培训要求，同时还需兼顾比例阀的调试。
一、产品特点：
该飞机刹车及液压元件伺服服综合测试台主要测试的比例阀品牌为德国力士乐，通径为6、10两种均带内置放大器，放大器输入信号为±10V 和4-20mA两种，供电电源为DC24V。放大器插头接口为DIN 43 563-BF6 -3-PG。
比例伺服实验台的测试功能为测试比例阀的死区，滞缓，重复精度，对称度，线性度。整体参数采用计算机辅助，所有曲线和参数体现在计算机中画面，非常直观。
液压系统中油箱和管道整体采用不锈钢SUS304 材料，氩弧焊焊接，并全部密封式，保证内部清洁。液压系统采用46#抗磨液压油。油箱装置上配有空气过滤器，液位计，温度计等辅助元件。
该实验台放置在室内作为教具使用，由于场地有限，整套系统中的可独立的装置尽量做成分体式的，结构小巧且方便安装。
电控中配用计算机控制，所有的压力，流量，温度等参数全部统计在计算机中，操作简单方便。电气接口按照DIN 43 563-BF6 -3-PG 配备2 件。一路为电压信号，电流信号。
实验台的电控精度尤为重要，考虑到国内品牌精度达不到，整体电气控制、检测元件采用国外进口知名品牌。
实验台中含有高配置的工控机一套，用于培训授课。
整套实验台设计结构紧凑，操作方便，经济，简单实用。
二、设备的技术参数、性能
1、主要技术参数：
使用介质：46#抗磨液压油；
系统压力：≥10MPa;
系统流量：≥40L/min；
高压过滤器精度：5μm；
回油过滤器精度：10μm
2、技术条件及要求：
2.1 保证液压站的流量和压力满足要求。
2.2 系统各元件不得有外渗漏。
2.3 运行噪音≤ 85 dB
2.4 系统清洁度 NAS 6 级
三、元件选型
油箱、管路材质：不锈钢。
液压泵、阀采用北京华德产品。
滤油器：采用PALL、Hydac产品。
其余产品全部采用国内知名品牌的产品。
