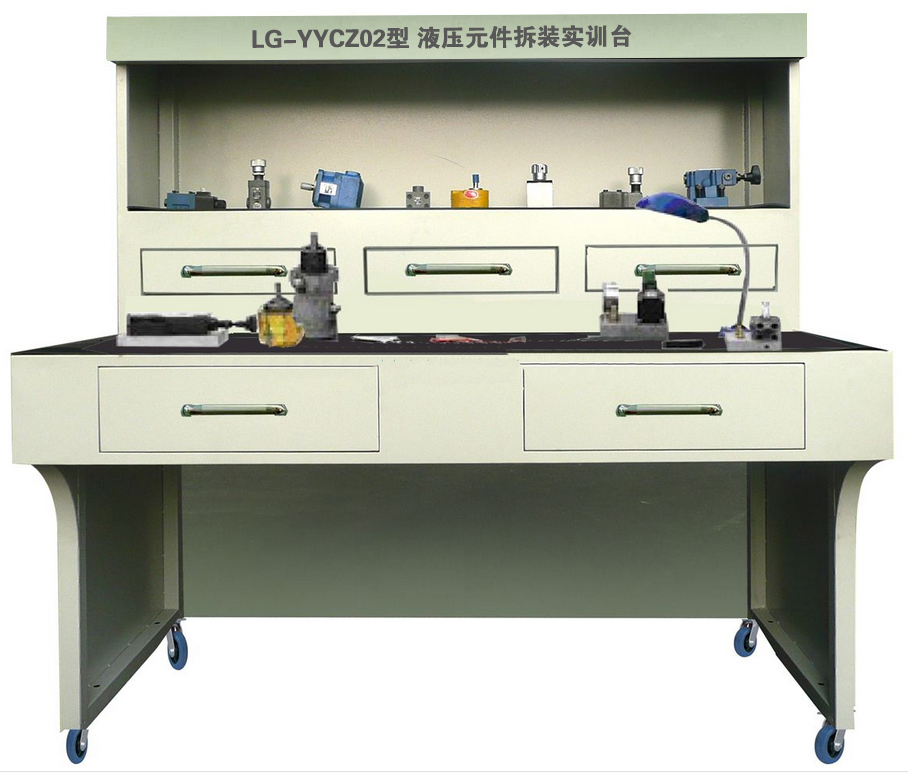

TYK-YYCZ02型液压元件拆装实训台

一、概述本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原理的了解。并能对液压元件的加工及装配工艺有一定的认识。适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学。二、技术性能1. 输入电源：单相三线～220V±10% 50Hz2. 外形尺寸：1370mm×620mm×1200mm3. 整机容量：＜0.1kW三、产品特点1.可操作性强配套工业标准液压元件及专用配套工具，学生可对工业标准阀件进行拆装实训，结合理论知识，对液压阀的内部结构及阀芯的动作有全面的了解，液压阀采用工业现场阀，可进行反复的拆装。2.结构耐用实训台采用全钣金结构设计，台面配套绝缘防滑垫，对阀压元件及内部阀芯起到很好的保护作用，同时台面还配置铝元件盒，专用放置螺丝及小的阀体相关配件。四、基本配置及功能1.本装置由实训...

分类：

液压气动实验室设备

一、概述

本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原理的了解。并能对液压元件的加工及装配工艺有一定的认识。适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学。

二、技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 外形尺寸：1370mm×620mm×1200mm
3. 整机容量：＜0.1kW
三、产品特点
1.可操作性强配套工业标准液压元件及专用配套工具，学生可对工业标准阀件进行拆装实训，结合理论知识，对液压阀的内部结构及阀芯的动作有全面的了解，液压阀采用工业现场阀，可进行反复的拆装。
2.结构耐用实训台采用全钣金结构设计，台面配套绝缘防滑垫，对阀压元件及内部阀芯起到很好的保护作用，同时台面还配置铝元件盒，专用放置螺丝及小的阀体相关配件。
四、基本配置及功能
1.本装置由实训台、液压元件、拆装工具等组成。
2.实训装置基本配置及功能

序号	模块	名称	主要配置	数量	备注
1	基础平台	实训台	采用钣金结构设计，表面为双层亚光密纹喷塑工艺处理，底部采用4只不锈钢可调底脚，可根据需要调节实训台的上下高度，台面采用下凹设计，增加绝缘防滑垫，同时为液压阀拆装时提供一个良好的接油、防震平台	1台
2	基础平台	控制屏	采用钣金结构设计，表面为双层亚光密纹喷塑工艺处理。装置配套装有30W日光灯照明及交流电源插座，能为操作提供一个明亮的工作环境。	1张
3	液压元件	低压齿轮泵	CB-B4	1个
4		叶片泵	YB1-10B	1个
5		高压柱塞泵	2.5MCY14-1B	1个
6		直动式溢流阀	P-B10	1个
7		先导式溢流阀	Y-10B	1个
8		高压溢流阀	DB-10	1个
9		减压阀	J-10B	1个
10		节流阀	L-10B	1个
11		单向阀	I-10B	1个
12		换向阀	34E-10B	1个
13		高压换向阀	3WE6A	1个
14		双作用液压油缸	单出杆	1个
15	实训工具	内六角扳手	九件套	1套
16		卡簧钳	7寸（内直、外直、内弯、外弯）	1套
17		钢尺	150mm	1把
18		活动扳手	0-150mm	1把
19		活动扳手	0-250mm	1把
20		螺丝刀	中号十字/一字	各1把
21		螺丝刀	小号十字/一字	各1把
22		老虎钳		1把
23	参考资料	使用说明书		1本

五、实训项目
