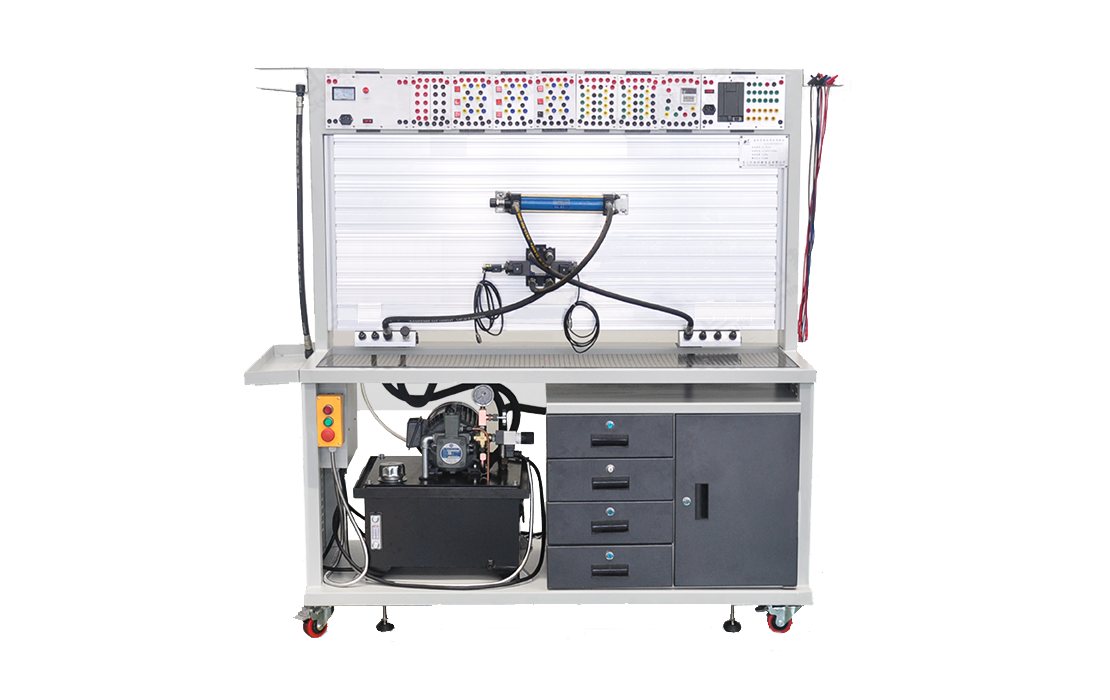

TYK-YJ01型 液压传动实验台(基本型)
TYK-YJ01型 液压传动实验台(基本型)实验操作平台、电器控制平台、辅助实验设备、电脑桌等组成，全模块开放式结构 设计，并配有强大的扩展功能，可以帮助学生很好的完成基本液压传动与流体力学相关基础性实验。开放式的接口 可帮助学生完成液压传动的设计创新等综合性实验。此实验台能充分满足教学需求、学生实践与培训需求、科硏辅 助需求等，从基础到高端、从教学到科研而专业设计的液压教学实验台。 一、实验台主要技术参数 电源 国家标准工业用电一AC380V、50HZ ,三相五线制 控制电压 安全控制电压——DC24V 使用环境要求 防潮、防尘环境 系统总功率 <3KW 液压系统安全使用压力 P<6.3Mpa 主实验台尺寸 约2050mm x 720mm x 1720mm 重量 约230Kg 液压泵站由三相电机、变量叶片泵、单向阀、 风冷器、空气滤清器、油温油面计、压力表等组成. 液压泵站控制与实验台一体安装,具有电气过载、 缺相保护等功能，专用电器软启动器，防系统憋压 装置，控制系统全部使用国际知名厂商电器。二、液压泵站主要技术参...
分类：
分享
描述
TYK-YJ01型 液压传动实验台(基本型)实验操作平台、电器控制平台、辅助实验设备、电脑桌等组成，全模块开放式结构 设计，并配有强大的扩展功能，可以帮助学生很好的完成基本液压传动与流体力学相关基础性实验。开放式的接口 可帮助学生完成液压传动的设计创新等综合性实验。此实验台能充分满足教学需求、学生实践与培训需求、科硏辅 助需求等，从基础到高端、从教学到科研而专业设计的液压教学实验台。
一、实验台主要技术参数
| 电源 | 国家标准工业用电一AC380V、50HZ ,三相五线制 |
| 控制电压 | 安全控制电压——DC24V |
| 使用环境要求 | 防潮、防尘环境 |
| 系统总功率 | <3KW |
| 液压系统安全使用压力 | P<6.3Mpa |
| 主实验台尺寸 | 约2050mm x 720mm x 1720mm |
| 重量 | 约230Kg |

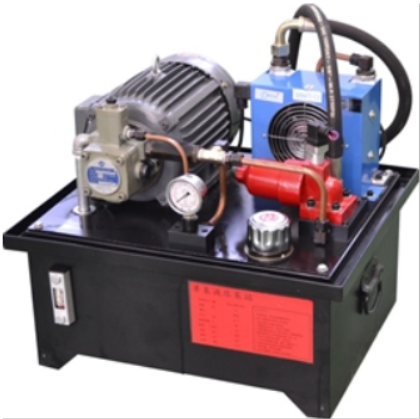

液压泵站由三相电机、变量叶片泵、单向阀、 风冷器、空气滤清器、油温油面计、压力表等组成. 液压泵站控制与实验台一体安装,具有电气过载、 缺相保护等功能，专用电器软启动器，防系统憋压 装置，控制系统全部使用国际知名厂商电器。
二、液压泵站主要技术参数
| 变黄叶片泵 | 1台公称排量6.67ml/r,额定压力：6.3Mpa |
| 变貴叶片泵驱动电机 | AC380V±10%,50Hz, 1.5KW,绝缘等级 B |
| 风冷器 | 流量：25L/min |
| 专用安全防憋压装置 | 液压、电器一体化设计结梅防止实验中有憋压现象 |
| 安装 | 与电机键槽插入式一体化安装，保证运行噪声不高于65分贝 |
| 油箱 | 公称容积60L （液位、油温指示计，吸油回油濾油器、空气滤清器、风冷却器等） |
| 液压油 | 32#抗磨液压油 |
三、主要特点
1. 国产防漏油快换速速快换接头
2. 方便安装双导槽塑料弹卡
3. 黑色阳极氧化铝合金液压阀底板,激光打印接口符号
4. 独立式电气控制模块，铝合金图文丝印控制面板，方便组合维修
5. 电磁阀接口采用AB弹透明材料制作,安装固定一红一黑护套插 座,并有DC24噂线标志
四、主要实验项目
| 压力控制回路 | 速度控制回路 | |
| 变压回路 | 同步回路 | |
| 卸荷回路 | 方向控制回路 | |
| 稳压回路 | 锁紧回路 | |
| 卸压回路 | 平衡回路 |
