TYK-QD05型 气动实训平台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，集可编程控制器和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。

一、主要特点：
1、元件模块化：每个气动元件成独立模块，配有方便安装的底板，可随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
2、连接方式：接头采用快速式，安装、拆卸时可靠简便省时。
3、气动元件：标准的工业气动元件，性能可靠、安全。
4、系统环境：低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。泵站带自动过压保护装置
5、控制多元化：PLC编程控制、继电器手动控制 时间继电器控制自动控制
二、实验项目：
（一）PLC控制回路实验:
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
（二）PLC控制实验：
1、PLC基本指令编程、特殊指令编程、梯形图编程学习
2、PLC编程软件的学习与使用
3、PLC与计算机的通讯、在线调试
3、PLC与气动相结合的控制实验

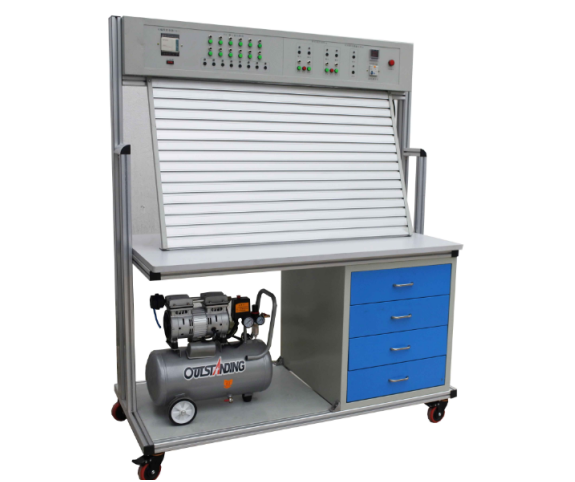

三、实验台组成：
　  LG-QD05型 气动实训平台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
1、实验台架：实验台架由国标40*40国标铝材为主体、铝合金操作面板等构成，工作台尺寸：长×宽×高＝1500mm×650mm×1700mm  (其包装重量约300kg)
2、工作泵站：
  气泵输入电压：AC 220V/50Hz
  电机（单头）功率：550W
  额定输出压力：0.8Mpa
  气泵容积：10L
  工作噪声：<50分贝
3、气动元件：
   以天工气动元件为主，配置详见附件。气动元件均配有过渡底板，可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4、电气控制单元：
可编程序控制器(PLC)，采用西门子SRMART   I/O口20点、12输入8输出 继电器输出形式，电源电压：AC 220V/50Hz。

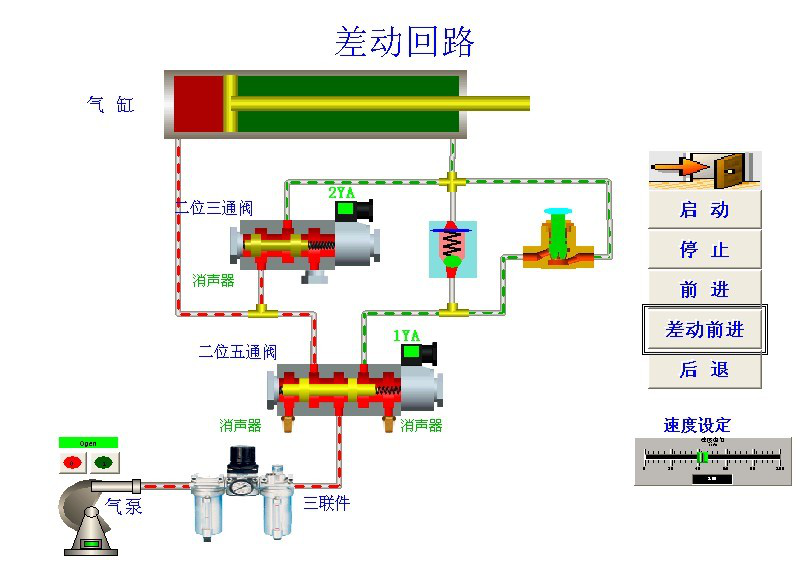

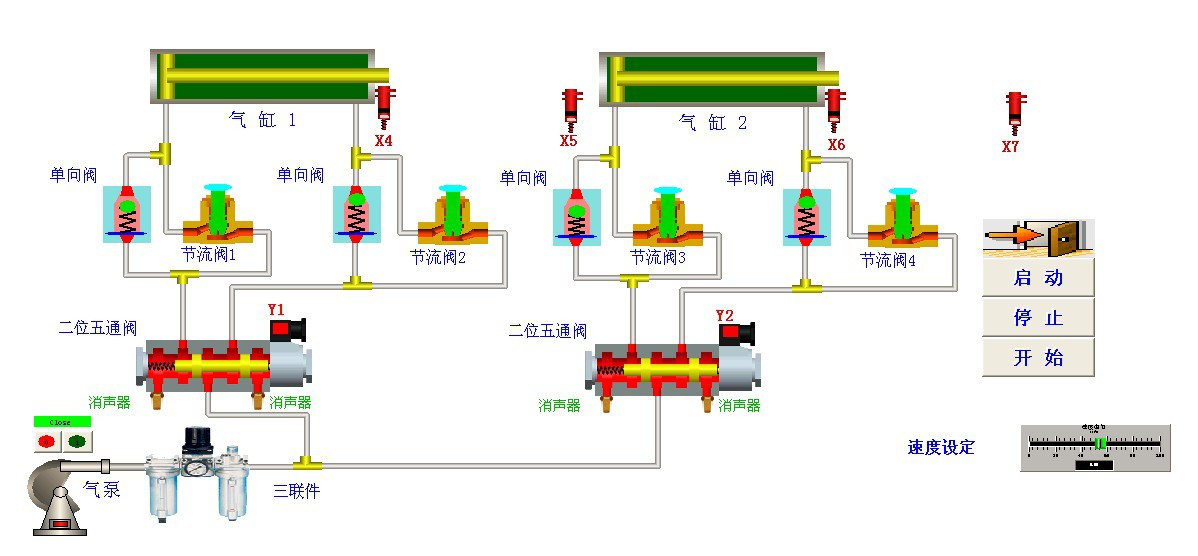

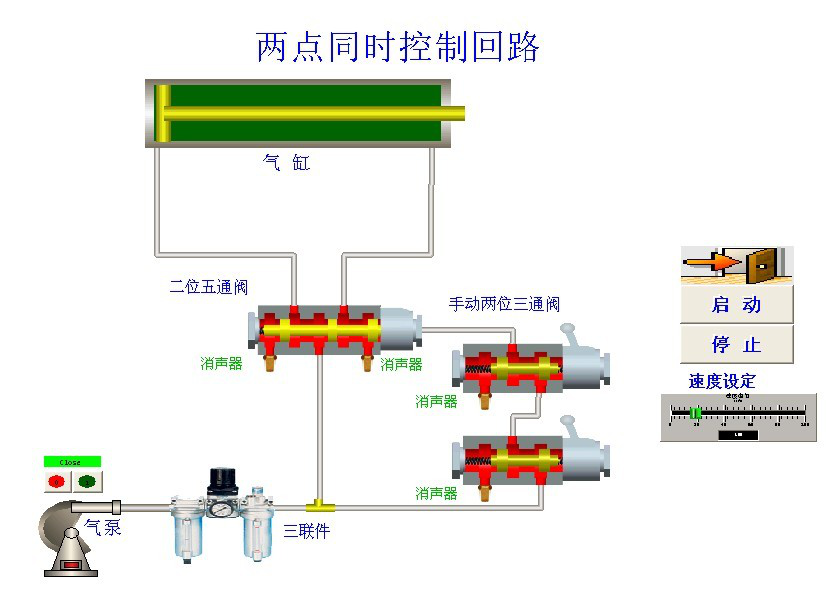

四、部分气动组态回路

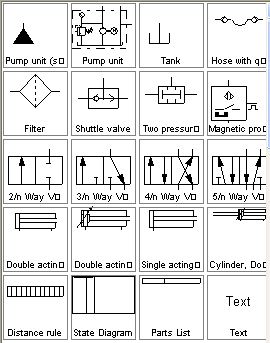

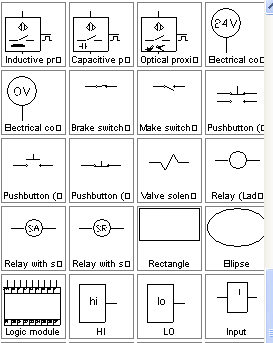

五、部分Festo 软件回路及图库


六、配置清单
（一）操作台基础硬件
