一、概述
    TYK-SMC01型 气动与PLC控制实训装置是我公司气动实训元件均为SMC工业型元件，采用了开放型综合实训台结构，能开展几十种基本实训回路的工作过程及原理实训。装置根据高校机电一体化对气、电、液控制的教学大纲要求，广泛征求专家教授与老师的意见，经不断创新改进研制而成，集气动控制技术以PLC控制的综合性实训设备，可以让学生直观地对比、了解气、电、手动各自具有的特点、特色、及优缺点，实训回路组装快捷、方便，简单实用。

二、实训装置功能

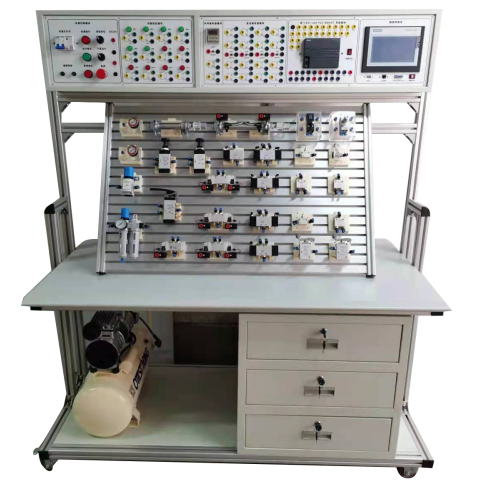

1、系统采用电、气一体化结构，下半部分为标准化气动实训板，用以完成气动元件的安装固定、气路及电路的连接；上半部分为自动化控制箱，用以完成PLC、低压电器等的安装和接线。
2、实训装置主框架采用欧标铝型材结构，实训面板倾斜铝型材结构平台，主要用于安装气动相关元件，型材表面有标准的两道固定槽，最上面层主要以电气控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、下柜采用铁质双层亚光密纹喷塑结构或全钢框架结构，用于储存元器件。
三、主要技术参数
1、输入电源：220V．允差±l0%，50Hz；
2、装置容量：≤1.5kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1510mm×700mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量24L；额定输出气压0.8Mpa 。
7、电器控制单元：
（1）电源模块：电源部份配有一个空气开关、系统供电开关及指示灯、气泵运行开关及指示灯，急停开关及指示灯。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）PLC主机模块：主机选用三菱FX5U-32MR主机，16路开关量输入，16路继电输出。
（3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
四、主要特点
1、气动PLC实训装置主框架由型材结构、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件按放在倾斜实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
3、采用静音空压机，为实训室提供一个较好的实训环境。
4、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
5、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
6、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
五、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用
六、配置清单
