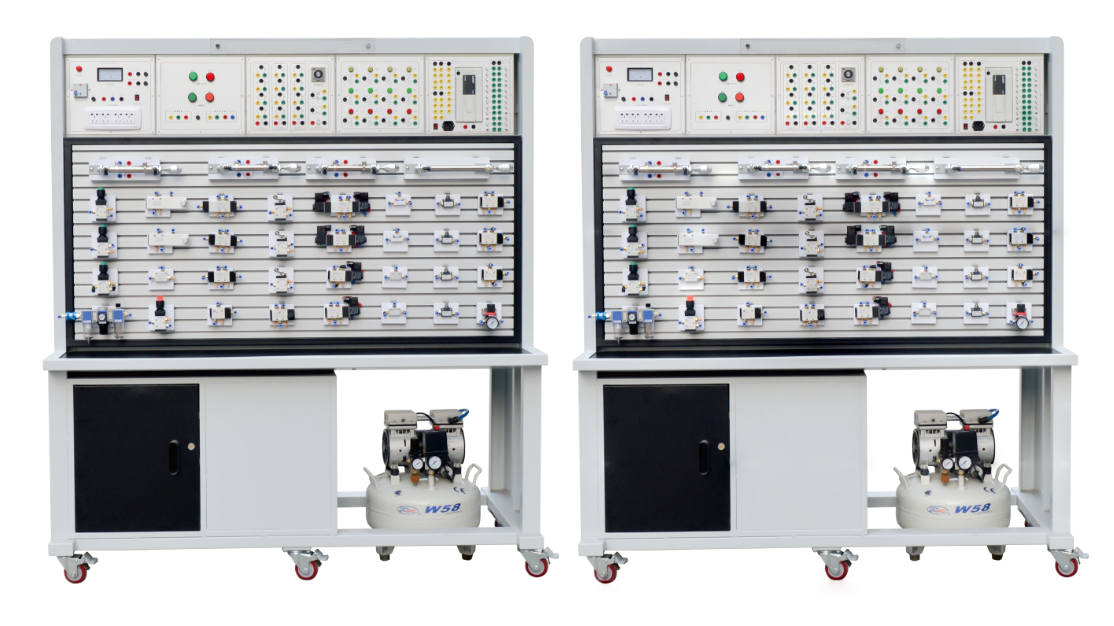

一、外观图

二、设备概述

本实训装备，由实训台桌、气动系统回路实训操作面板部分、电气控制部分等组成，电气部分主要由PLC模块、继电器模块、电源模块、按钮模块等部分组成。实训台主体框架采用铝木结构组装完成，台架重量较轻且安装了万向轮，可方便实训台的移动。台架分上下两层结构，上面可放置电气模块，下面是实训屏，实训屏采用带槽铝合金结构，方便各气动元件的安装和拆卸，学生可以根据实验需要在实训屏上任意搭建气动回路，组成具有一定功能的气动系统。实训台采用模块式结构，便于组合与扩展，提高了设备空间的利用率，并采用二合一的双面实训操作面板，更加有效的合理的利用实训空间。

本装备除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。气动元件与电气部分相结合，从而实现多种控制方式，即气控、电控、气电结合控制等，气控与电控相结合可以组成较为复杂的气动系统。装备配置PLC可编程控制器,利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，到深入PLC控制的应用，与计算机通讯，在线调试等实验功能，是气动技术和电气PLC控制技术的完美结合。本实验平台可完成对各种气动元件的基本原理认识及应用，气动系统的气控、电控及PLC控制等不同控制方式的多种回路实验。

三、技术指标

1.电源部分：带有漏电保护功能，当由于接线错误而导致线路发生短路时，会自动断开电源，起到保护设备的功能。

供电电压：三相五线 AC 380 V±5%，50Hz；

控制电压：DC24V/+12V；

2.外形尺寸：长×宽×高＝1590mmX1120mmX1830mm

3.整机容量：≤1 kVA；

4.工作环境温度：－5℃～40℃；

5.工作湿度：≤90%(40℃)；

6.安全保护措施：实训台桌内置钢架加强机构；电气具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
