一、功能概述：

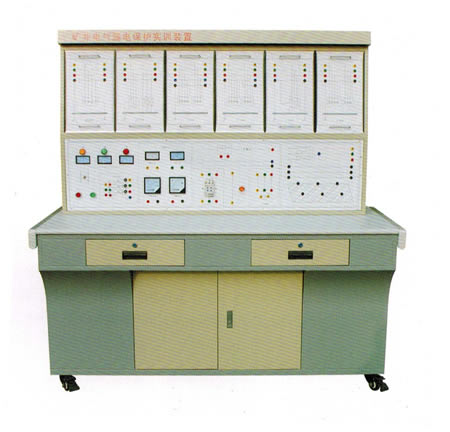

   TYK-MKLB01型 矿井电气漏电保护实训设备根据实际的煤矿用的漏电保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。装置中人为设置了多个常见故障点，学员通过本实训设备的培训掌握漏电保护装置的故障检测与维修，使学员了解熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。本装置采用柜式结构，由安装有矿井电气漏电保护的电气线路、试验电路、电容电流补偿电路面板组成，结构新颖、布局合理。

二、 技术性能及配置

1.输入电源：三相五线-380V±10%50Hz

2.工作环境：环境温度-5℃~+40℃相对湿度<85%（25℃）海拔<400m

三、实训项目：

熟悉矿井电气漏电保护装置的工作原理

熟悉矿井电气漏电保护装置的常见故障的排除方法

在煤矿供电系统中接地保护、漏电保护和过流保护，通常称为煤矿井下电气网络的三大保护，漏电保护的主要作用是：防止人身触电；不间断地监视井下采区低压电网的绝缘状态，以便及时采取措施，防止其绝缘进一步恶化；减少漏电电流引起瓦斯、煤尘爆炸的危险，防止因漏电电流引爆电；防止短路电流所产生的电弧烧穿隔爆型电气设备的外壳,或使其外壳的温度升高超过危险值，引起瓦斯、煤尘爆炸；预防电缆和电气设备因漏电引起的相间短路故障。
