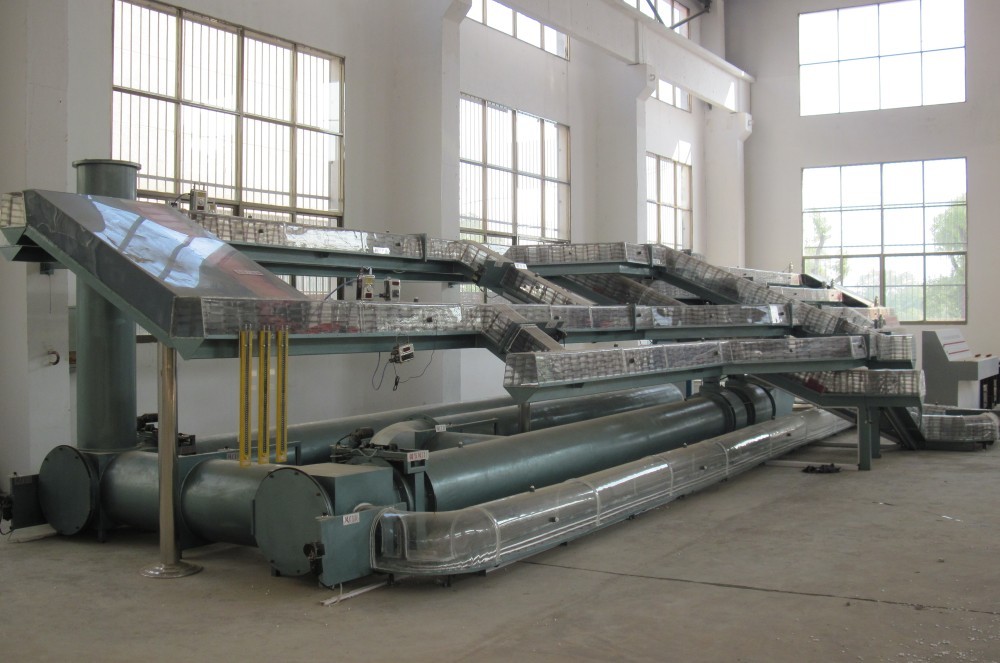

“TYK-MFTF01型 现代化综合仿真通风安全系统实验装置”是对矿井通风系统的真实形象模拟，集直观教学，技校、中专、职业技术学院、普通高校相关课程实验教学科研于一体，在国内目前是独一无二的。

       实验系统主要结构有：主井、副井、刀把式井底车场，水平运输大巷运输上山、轨道上山、专用回风上山，一个普通综采工作面（上、下巷）一个对拉综采工作面（上、中、下巷）一个掘进工作面，一条总回风巷。
       该“矿山通风安全仿真实验系统”是计算机技术，通风技术，多媒体技术、自动控制技术的有机结合，实现了整个系统的自动化，数字化、多功能化，该装置由安全监测系统可视化系统，通风安全保障系统等组成，矿井安全监测系统是我院自行开发研制的，是矿山安全生产中一种先进的安全技术装备，本装置可实现巷道风速（风量）温度、湿度，点压力及有毒有害气体浓度的实时监测，可视化系统是在装置中的各个主要地点、设置自动图像采集系统，实现主要生产地点的工作状况在模拟地面控制调度室中动态图像显示，通风保障系统是根据监测系统传递的有关数据通过调节主要通风机转速大小，矿井风门的开启，调节风窗的开启程度、实现矿井风量自动按需调节，在矿井灾变时能够根据需要进行井巷中风流调度与控制。此外，还有一个较独立的火灾变流实验系统，主要来研究火灾时可燃物燃烧及高温烟流在巷道中产生的大风压及不同温度、不同风速、不同巷道，倾角等因素对风流稳定性的影响及风流逆转和防治技术。
一、该系统主要进行的科学研究是
1．矿井通风安全信息与保障系统的研究
2．矿井灾变时风流稳定性研究
3．可控循环风理论与应用研究
4．安全监测系统的研制开发
二、根据教学大纲，可进行的实验
1．模拟矿井通风系统工作状态
2．进行风量风速测定，风速分布，点压力测定，管道阻力系统数测定，局部风阻测定
3．进行矿井通风系统中风量分配及角联网路特性测定
4．进行矿井通风系统中阻力测定实验
5．进行矿井主要通风机性能测定实验
6．进行矿井通风网络计算机解网结果验证
7．进行矿井瓦斯及有毒有害气体测定实验
8．进行《通风安全学》《矿井监测与监控》等课程的观察教学
9．进行矿井反风演示实验
10．进行矿井和回采工作面通风方式演示实验
11．进行风流逆转模拟实验
12.可进行矿井通风观摩技能实习。
规  格：（16—22）m×5.6m×2.5m
