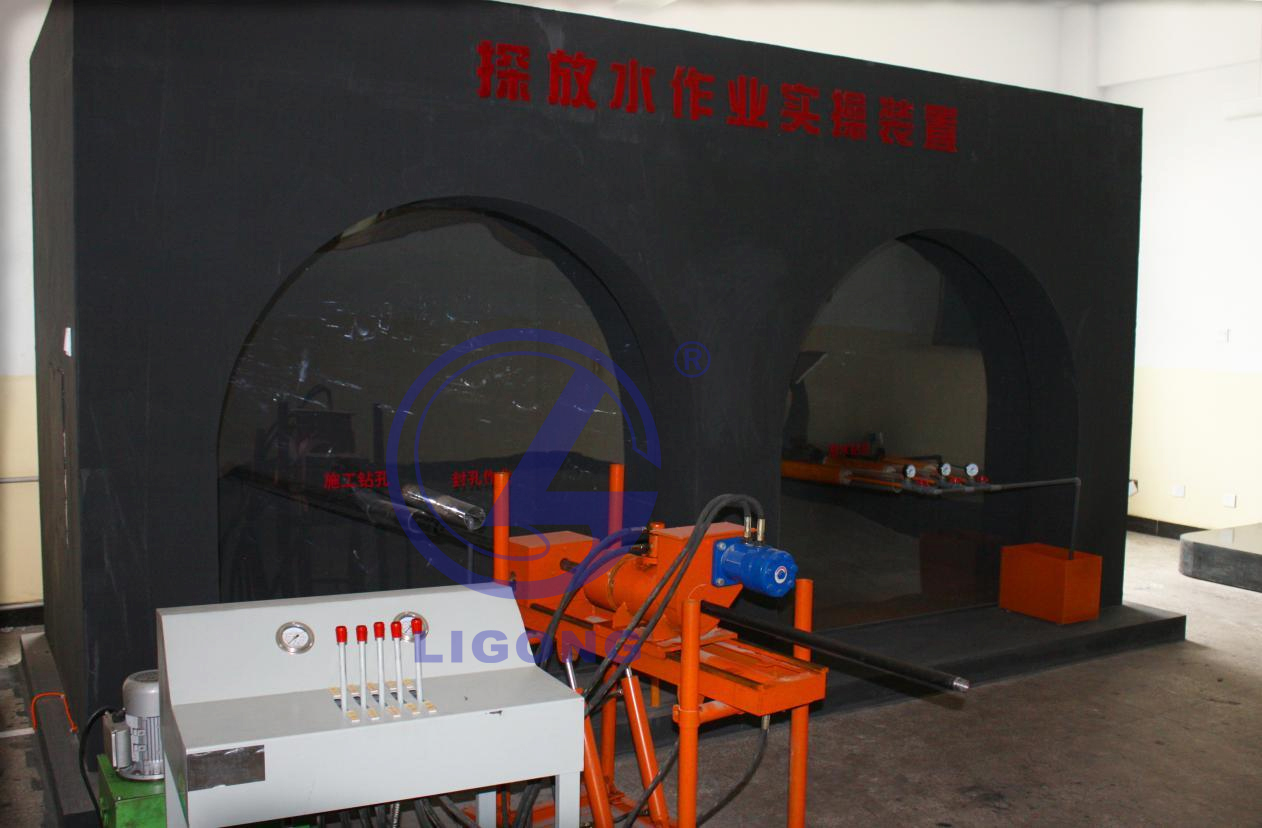

该装置采取立体剖视的方法设计，剖取制作了探放水作业工作面的场景，配置探放水钻机(采用全金属结构，模拟钻机的全部动作)一台、探放水钻孔、放水管路、水箱等。清楚的展现了探放水作业的步骤、设备配置等，通过对学员的培训和模拟实际操作，可使学员对探放水作业有个清晰的空间概念，进一步提高学员井下探放水作业的工作能力。 一、装置组成 序号 名称 数量 1 巷道钻孔布置模型 1 个 2 探水钻机 1 台 3 钻杆 2 根 4 钻头 1 个 5 封孔材料 1 套 6 封孔泵 1 台 7 封孔器 1 套 8 压力测定 1 个 9 放水阀 1 个 10 施工钻孔 1 个 11 放水钻孔 3 个 二、系统功能 1、能够完成对液压钻机、液压泵站仿真实操训练； 2、了解和掌握探放水作业的基本概念和知识； 3、进行探放水作业实操训练。 三、技术参数 1、制作材料与工艺： （1）模拟巷道钢、木结构，装饰粉及油漆凃面，仿真、稳固、美观。 （2）仿真液压钻机、液压泵站全部采用全金属结构，仿真、耐用、实操。 （3）其他设备采用金属、高分子材料、优质有机玻及 PVC 材料混合制作。 （4）电器元件采用国标及优质元...
