一、功能：
1、了解精馏塔实验装置的基本结构和工作原理；
2、掌握精馏塔的操作方法；
3、观察精馏时全回流和不同回流比下，对系统温度稳定性的影响；
4、掌握精馏塔效率的测定方法。

二、主要配置：

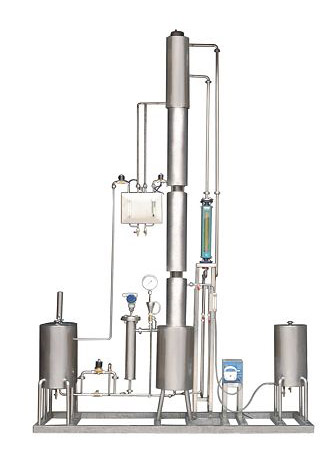

塔釜（再沸器）、塔节、塔头（冷凝器）、配料槽、产品槽、分配器、流量计、进料泵、管道、阀门、温控仪表、压力仪表、实验台架及控制屏等。
三、技术参数：
1、塔釜：容积约8L（也可根据用户要求定制），采用不锈钢精制，内置电加热管加热，总加热功率为2×1000W。
2、塔节：全塔均为优质不锈钢材质，塔径：φ50mm，塔板数：12块，板间距：115mm，孔径：φ2.5mm，开孔率：10％。
3、塔头：内装盘管式金属冷凝器，换热管管径：φ12mm，壁厚：1mm,换热面积：0.12m2。
4、配料槽：容积约12L，PVC材质、有机玻璃材质或不锈钢材质（可据精馏原料选择）。
5、产品槽：容积约5L，PVC材质、有机玻璃材质或不锈钢材质（可据精馏原料选择）。
6、分配器：不锈钢材质精制，与两支液体流量计组成回流比控制系统。
7、进料泵：不锈钢微型增压泵，流量：0.4m3/h,扬程：8m，功率：120W，电压：220V。
8、装置产量：以乙醇为例，进料组成：15-35%，塔顶馏出液的组成：90-95%，约4L/H。
9、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
10、外形尺寸：1300×500×2200mm。
