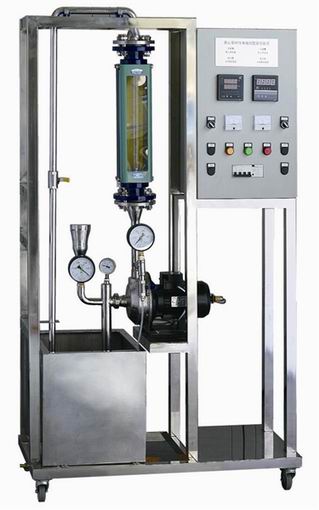

TYK-LXB型 离心泵特性实验装置
一、功能：1、 了解装置的基本结构及工艺流程。2、 测定恒定转速条件下泵的扬程(H)、轴功率(N)及效率(η)与泵的流量(Q)间的关系曲线。3、 熟练掌握离心泵的操作要领及工作原理。 二、主要配置：蓄水箱、离心泵、流量计、压力表、真空表、功率表、管道、阀门、实验台架及控制屏等。三、技术参数：1、蓄水箱：为优质PVC或不锈材质，容积约40L。2、离心泵：流量6 m3/h,扬程15m，功率370W。3、流量计：流量测量采用管道式转子流量计测量，连接方式：法兰。4、压力表：Y-100型，0～0.6Mpa，真空表-0.1～0Mpa。5、功率测量：数字型功率表，精度1.0级。6、实验所用的流体为水，循环使用，充分节约水资源。7、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。8、外形尺寸：1250×500×1700mm。 ◆ 相关实验装置： TYK-BNL型 伯努利方程仪实验装置 TYK-GLBK型 恒压板框过滤实验装置 TYK-GZDD型 洞道干燥实验装置 TYK-FLFJX型 非均...
分类：
描述
一、功能：
1、 了解装置的基本结构及工艺流程。
2、 测定恒定转速条件下泵的扬程(H)、轴功率(N)及效率(η)与泵的流量(Q)间的关系曲线。
3、 熟练掌握离心泵的操作要领及工作原理。
二、主要配置：
蓄水箱、离心泵、流量计、压力表、真空表、功率表、管道、阀门、实验台架及控制屏等。
三、技术参数：
1、蓄水箱：为优质PVC或不锈材质，容积约40L。
2、离心泵：流量6 m3/h,扬程15m，功率370W。
3、流量计：流量测量采用管道式转子流量计测量，连接方式：法兰。
4、压力表：Y-100型，0～0.6Mpa，真空表-0.1～0Mpa。
5、功率测量：数字型功率表，精度1.0级。
6、实验所用的流体为水，循环使用，充分节约水资源。
7、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
8、外形尺寸：1250×500×1700mm。
