一、化工管路拆装实训装置功能
1．强化手动操作技能训练。
2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。

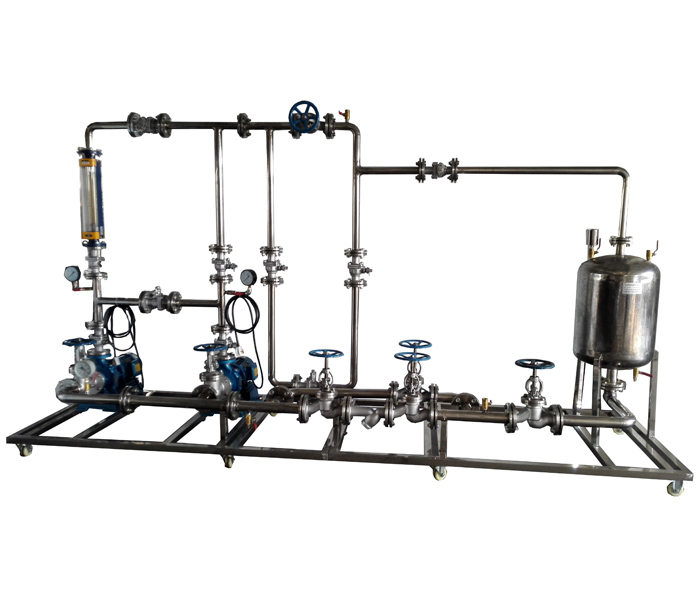

4．TYK-GL01C型 化工管路拆装实训装置能进行双泵串并联两种不同安装及操作运行。

二、设计参数
1.液体流量：0～8m³/h。
2.液体温度：常温。
三、公用设施
1.水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
2.电：电压AC380V，功率3KW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
3.气：无。
4.实验物料：清洁自来水。
四、主要设备
1.水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。
2.循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：2.2KW。
3.水泵进口管路：304不锈钢材质，DN50，配合法兰安装阀门及过滤器。
4.水泵出口管路：304不锈钢材质，DN32及DN40，配合法兰安装阀门。
5.回流管路：304不锈钢材质，DN25。
6.安全泄压管路：304不锈钢材质，DN25。
7.灌泵管路：304不锈钢材质，专用灌泵管路，方便操作检验。
8.耐压测试管路：304不锈钢材质，专用管路耐压测试接口。
9.电源设备：布线槽，带漏电保护的空气开关盒。
10.设备尺寸：3500x600x2200 mm (长x宽x高)。
11.耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。
12.辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
五、测控组成
