TYK-JB02C型 机泵拆装实训装置
一、机泵拆装实训装置功能 1.学习化工用泵主要类型、工作原理及主要构成零件（根据泵的种类可以定制）。 2.学习化工用泵一般故障的判断及处理。 3.懂得装拆方法和工具的正确使用。 4.学习了解密封材料的种类及使用。 5.推广6S管理机制，培养学生良好的职业素养。 6.懂得装拆过程的安全操作规程。 二、设计参数 1.总体尺寸：2500x800x2000mm。 2.公用设施：无 三、机泵拆装实训装置主要设备 1.操作台：1000x700mm 钢制操作台，上铺操作软垫、一端配有台虎钳。 2.货架：1000x700mm ，可放零配件，工具，泵及易耗品。 3.离心泵：流量12m3/h，扬程20m，转速2800r/min,配电机，联轴节 1台。 4.齿轮泵：流量60L/h，排出压力0.3MPa,转速1350r/min，配电机，联轴节 1台。 5.空气压缩机 排气量0.036L/min，工作压力0.8MPa，转速2800r/min 2台。 6.电机 1.1KW, 2台 。 7.轴承起拔器:8/12寸。 8.转移箱：400x600mm。 9.铜棒：Φ30x300mm。 10.耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。 11.辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活...
分类：
描述
一、机泵拆装实训装置功能
1.学习化工用泵主要类型、工作原理及主要构成零件（根据泵的种类可以定制）。
2.学习化工用泵一般故障的判断及处理。
3.懂得装拆方法和工具的正确使用。
4.学习了解密封材料的种类及使用。
5.推广6S管理机制，培养学生良好的职业素养。
6.懂得装拆过程的安全操作规程。
二、设计参数
1.总体尺寸：2500x800x2000mm。
2.公用设施：无

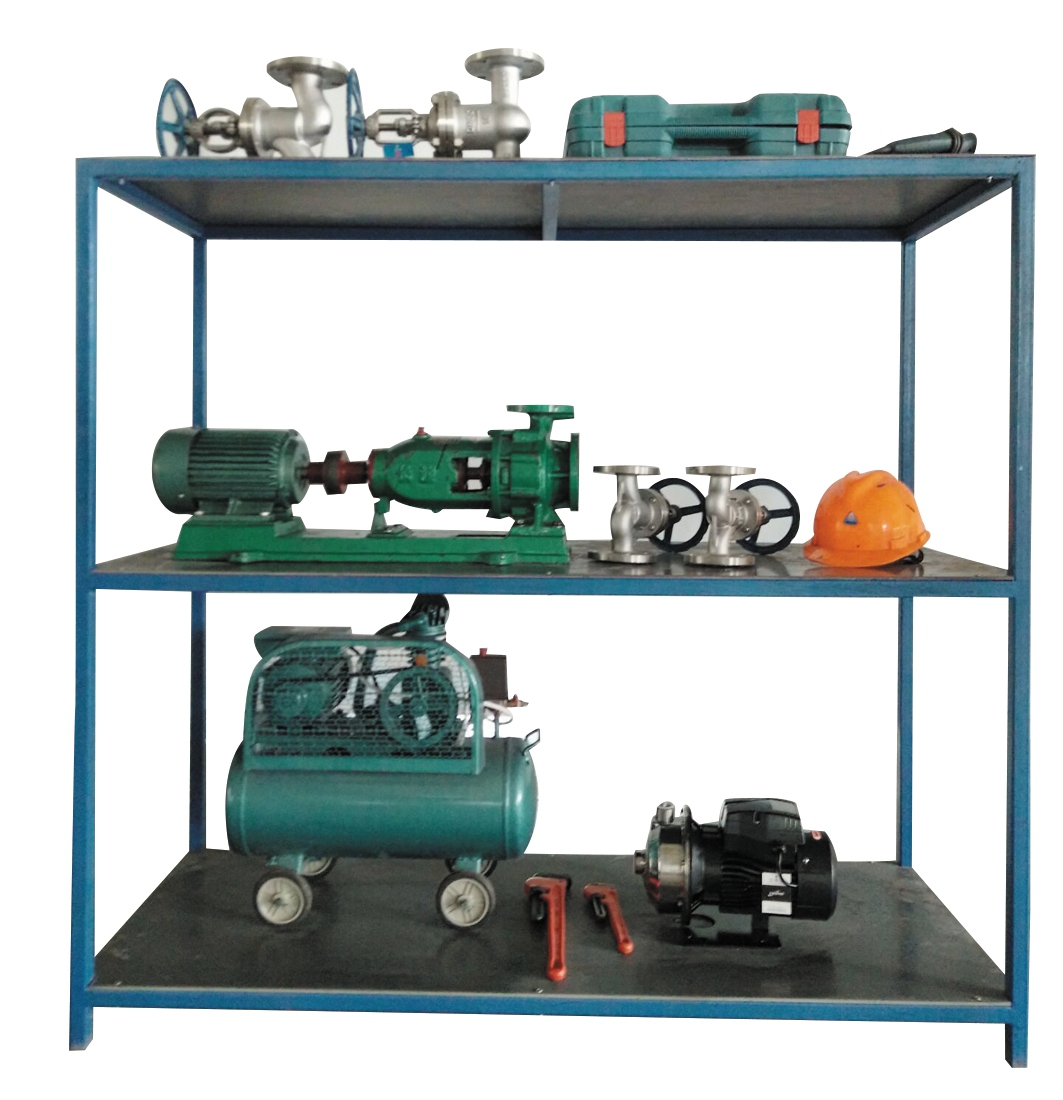

三、机泵拆装实训装置主要设备
1.操作台：1000x700mm 钢制操作台，上铺操作软垫、一端配有台虎钳。
2.货架：1000x700mm ，可放零配件，工具，泵及易耗品。
3.离心泵：流量12m3/h，扬程20m，转速2800r/min,配电机，联轴节 1台。
4.齿轮泵：流量60L/h，排出压力0.3MPa,转速1350r/min，配电机，联轴节 1台。
5.空气压缩机 排气量0.036L/min，工作压力0.8MPa，转速2800r/min 2台。
6.电机 1.1KW, 2台 。
7.轴承起拔器:8/12寸。
8.转移箱：400x600mm。
9.铜棒：Φ30x300mm。
10.耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。
11.辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
