一、装置特点
1.整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2.设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

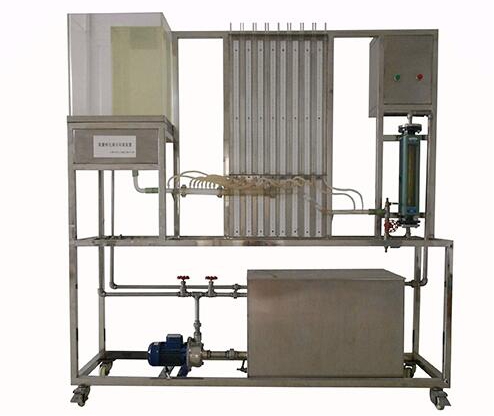

3.TYK-NBL02型 伯努利实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4.TYK-NBL02型 伯努利实验装置可定性验证流体在流动过程中的机械能转化；可验证流体连续性方程，测定直管阻力及测定点速度。
5.装置设计可360度观察，实现全方位教学与实验。

二、装置功能
1.了解流体在管内流动情况下，静压能、动能、位能之间相互转换的关系，加深对伯努利方程的理解。
2.了解流体在管内流动时，流体阻力的表现形式。
3.演示分析毕托管的工作原理。
4.能够直观观测流体经过逐渐增大和逐渐缩小静压能的变化关系。
三、设计参数
压力范围：10~200 mmH2O。液体流量：100~600 L/h；常温、常压操作。
四、公用设施
1.水：装置自带不锈钢水槽，实验时经离心泵进入实验导管并循环使用。
2.电：电压AC220V，功率200W，标准单相三线制。
3.实验物料：清洁自来水。
五、主要设备
1.优质有机玻璃实验直导管内径d=14-30mm 。
2.优质有机玻璃实验逐渐增大和逐渐缩小导管d=14-30mm。
3.优质有机玻璃测压管，可测定分析各测压点的压力变化情况。
4.304不锈钢低位槽,容积：80L。

5.优质有机玻璃高位槽，容积：40L。
6.静音型潜水泵：功率100W，*大流量2m3/h。
7.液体转子流量计：60~600 L/h。
8.电器：接触器、开关、漏电保护空气开关。
9.304不锈钢管路、管件及阀门。
10.304不锈钢框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。
