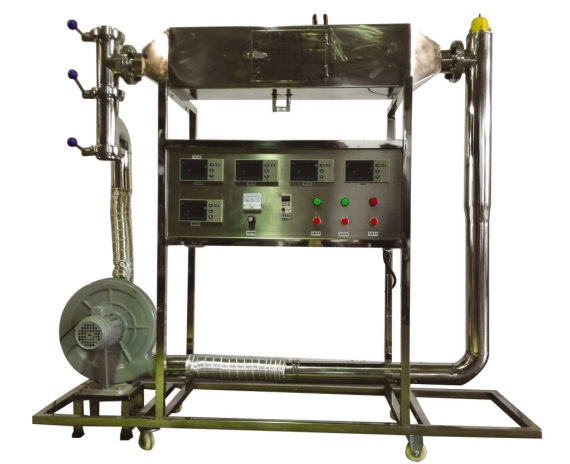

（TYK-GZ01A型 数字型洞道干燥实验装置）

一、装置特点
1.洞道干燥实验装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2.设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3.整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。
4. 洞道干燥实验装置布局合理，干燥箱、管道采用不锈钢制作，干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行，风道入口装有气流均布板。
5.在干燥室之前的加热室，采用两组可控硅调相电加热器加热空气。
6.洞道干燥实验装置设计可360度观察，实现全方位教学与实验。

二、装置功能
1.了解实验室干燥设备的基本构造与工作原理。
2.掌握恒定干燥条件下物料的干燥曲线（X-τ）和干燥速率曲线（U-X）的测定方法。
3.学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。
4.学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。
5.学习用误差分析方法对实验结果进行误差估算。
三、设计参数
1.空气流量：40--100 m³/h、干球温度：70℃、常压操作。
2.实验物料含水量X：0.2-2.0。
3.干燥面积S：0.02-0.03m²
4.干燥速率U：0.5—2.5×10^-4 [kg/（s·m²）] 。
5.物料临界含水量Xc：0.8。
四、公用设施
1.水：装置自带湿球温度加水瓶，实验前加入100ml水。
2.电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3.气：空气来自风机，经加热器加热进入洞道干燥箱（自带气源）。
4.实验物料：自制粘布长方形物料，重约20克，外配设备：秒表。
五、主要设备
1.304不锈钢洞道干燥器: 长900mm，空气流通的横截面积0.0357 m²。
2.加热器：304不锈钢材质，加热功率3.5KW。
3.孔板流量计，孔板喉径：Ф50mm，压差传感器0～10KPa。
4.重量传感器：0-1000g，精度0.5级。
5.304不锈钢仪表柜：测控、电器设备在实验架上。
6.304不锈钢材质框架1800*500*1700mm(长×宽×高)，带脚轮及禁锢脚。
7.304不锈钢管路、管件及阀门，风机管道与系统软连接以减震，风机的入口连接洞道干燥箱的出口蝶阀，洞道干燥箱的出口管道上安装三个蝶阀，分别控制进风、热循环风、放风。
8.宇电AI702温度数字巡检仪。
9.宇电AI501重量数字显示仪。
10.宇电AI501压差数字显示仪。
11.宇电AI518数显温度控制仪（带手动功能）。
12.Pt100铂电阻温度传感器3支，分辨率：0.1℃。
13.鼓风机：单相低噪声中压风机，电机功率为370W。
14.电器：接触器、开关、漏电保护空气开关。
六、测控组成

七、TYK-GZ01A数字型增加的功能

1.实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
2.模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、重量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
3.温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。
4.宇电AI702M（带485接口）温度数字巡检仪。
5.宇电AI501（带485接口）重量数字显示仪。
6.宇电AI501（带485接口）压差数字显示仪。
7.宇电AI518（带485接口）温度数字控制仪（带手动功能）。
