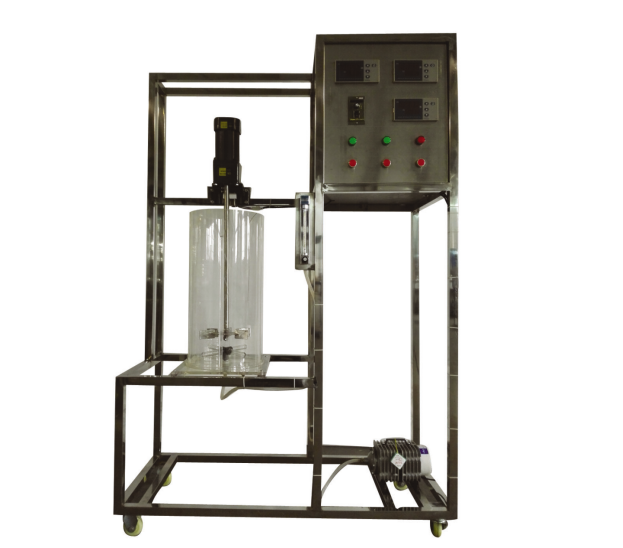

一、TYK-JBQ01型 搅拌器性能测定实验装置功能
1、掌握搅拌功率曲线的测定方法。
2、了解影响搅拌功率的因素及其关联方法。
3、用羧甲基纤维素纳（CMC）水溶液，测定液—液相搅拌功率曲线。
4、用 CMC 水溶液和空气，测定气—液相搅拌功率曲线。

二、设计参数
1.空气流量： 0~160 L/h。
2.搅拌电压：0—200V、转速: 100--500 r/min。
3.操作压力：常压操作。温度：常温。
三、公用设施
1.水：无。
2.电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3.气：空气来自压缩机（自带气源）。
4.实验物料：羧甲基纤维素纳（CMC），外配设备：黏度仪（用户自配）。
四、主要设备
1.有机玻璃搅拌器;功率: 140W 转速:1400 r/min。
2.电压表：AI501 宇电数字显示仪。
3.电流表：AI501 宇电数字显示仪。
4.304不锈钢搅拌釜内径φ288mm。
5.数字温度计：AI501宇电数字温度显示仪。
6.数字转速表： 0-1000r/min，带调速器。
7.LZB-10 气体转子流量计：流量范围 40～400L/h。
8.空气压缩机，功率：750W，带不锈钢气体分布器。
9.电器：接触器、开关、漏电保护空气开关。
10.304不锈钢管路、管件及阀门。
11.304不锈钢仪表柜：测控、电器设备在实验架上。
12.304不锈钢材质框架1500*500*2000mm带脚轮及禁锢脚。
五、测控组成
