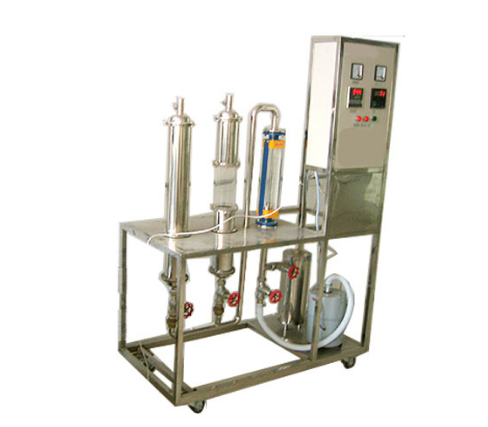

TYK-GCY02型 固体小球对流传热系数测定实验装置
（TYK-GCY02A型 数字型固体小球对流传热系数测定实验装置） 一、装置功能1.测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。2.了解非定常态导热的特点以及毕奥准数（Bi）的物理意义。3.熟悉流化床和固定床的操作特点。 二、主要配置开关模块、转换模块、数显温控仪表、风机、管式电炉；玻璃砂粒床、转子流量计、不锈钢框架及控制屏。 三、公用设施电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。四、技术参数1.运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。2.传热形式：自然对流、强制对流、流化床、固定床。3.控温管式炉，管式炉温：0～600℃；玻璃制砂粒床。4.空气流量：气体玻璃转子流量计，2.5～25m3/h。5.风机：风压14KPa，风量70m3/h，功率750W。6.温度控制：K型热电偶温度传感器，智能温度控制仪，分辨率：0.1℃。防干烧自动控制系统。7.外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹...
分类：
描述
（TYK-GCY02A型 数字型固体小球对流传热系数测定实验装置）
一、装置功能
1.测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。
2.了解非定常态导热的特点以及毕奥准数（Bi）的物理意义。
3.熟悉流化床和固定床的操作特点。
二、主要配置
开关模块、转换模块、数显温控仪表、风机、管式电炉；玻璃砂粒床、转子流量计、不锈钢框架及控制屏。
三、公用设施
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
四、技术参数
1.运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2.传热形式：自然对流、强制对流、流化床、固定床。
3.控温管式炉，管式炉温：0～600℃；玻璃制砂粒床。
4.空气流量：气体玻璃转子流量计，2.5～25m3/h。
5.风机：风压14KPa，风量70m3/h，功率750W。
6.温度控制：K型热电偶温度传感器，智能温度控制仪，分辨率：0.1℃。防干烧自动控制系统。
7.外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成
| TYK-GCY02型 固体小球对流传热系数测定实验装置 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 空气流量 | 转子流量计 | 转子流量计 | 手动阀控 | |
| 加热炉温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 钢球温度 | K型热电偶 | 数字温度仪表 | 无 | |
| 床层压降 | U型压力计 | 就地显示 | 无 | |
| TYK-GCY02A型 数字型固体小球对流传热系数测定实验装置 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 空气流量 | 涡街流量计 | 数字流量显示仪，精度：0.5%FS | 手动阀控 | |
| 加热炉温度 | K型热电偶 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 钢球温度 | K型热电偶 | 数字温度仪表，精度：0.5%FS | 无 | |
| 床层压降 | 风压传感器 | 数字压力控制仪，精度：0.5%FS | 无 |
六、TYK-GCY02A数字型增加的功能
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
