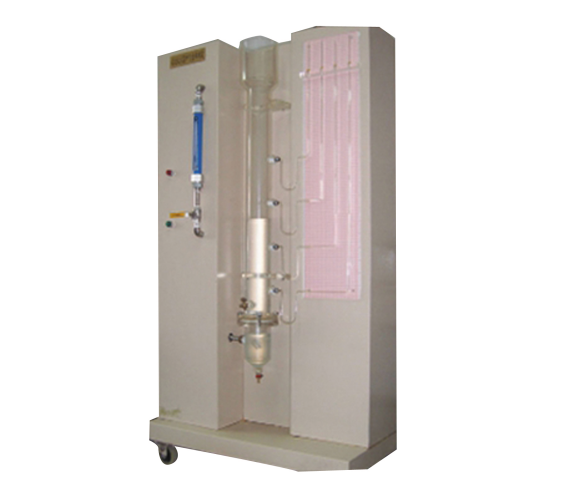

TYK-QQP01型 鼓泡反应器中气泡表面积及气含量测定实验装置
一、装置功能 1、掌握静压法测定气含率的原理与方法。 2、掌握气液鼓泡反应器的操作方法。 3、了解气液比表面积的确定方法。 二、主要配置 有机玻璃反应器、转子流量计、阀门、压差计、空压机、缓冲罐、不锈钢框架、控制屏。 三、公用设施 1.水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。 2.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 3.气：空气来自空压机（自带气源） 4.实验物料：自来水-空气 四、技术参数 1.环境温度：5℃～40℃，配电：220V， 500W。 2.反应器：Φ150×1600mm, 透明有机玻璃材质。 3.水泵：流量1m3/h，扬程15m,功率370W。 4.水箱：500×500×400mm， 304不锈钢材质。 5.溶气罐：304不锈钢材质，工作压力0.2-0.3 MPa。 6.转子流量计：16-160L/h。 7.空压机：功率750W，排气量36 L/min，工作压力0.7MPa。 8.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。 9.外形尺寸：1200×550×1800mm（长×宽×高），外形为可移动式设计，...
分类：
描述
一、装置功能
1、掌握静压法测定气含率的原理与方法。
2、掌握气液鼓泡反应器的操作方法。
3、了解气液比表面积的确定方法。
二、主要配置
有机玻璃反应器、转子流量计、阀门、压差计、空压机、缓冲罐、不锈钢框架、控制屏。
三、公用设施
1.水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
2.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.气：空气来自空压机（自带气源）
4.实验物料：自来水-空气
四、技术参数
1.环境温度：5℃～40℃，配电：220V， 500W。
2.反应器：Φ150×1600mm, 透明有机玻璃材质。
3.水泵：流量1m3/h，扬程15m,功率370W。
4.水箱：500×500×400mm， 304不锈钢材质。
5.溶气罐：304不锈钢材质，工作压力0.2-0.3 MPa。
6.转子流量计：16-160L/h。
7.空压机：功率750W，排气量36 L/min，工作压力0.7MPa。
8.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
9.外形尺寸：1200×550×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成
1、掌握静压法测定气含率的原理与方法。
2、掌握气液鼓泡反应器的操作方法。
3、了解气液比表面积的确定方法。
有机玻璃反应器、转子流量计、阀门、压差计、空压机、缓冲罐、不锈钢框架、控制屏。
三、公用设施
1.水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
2.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.气：空气来自空压机（自带气源）
4.实验物料：自来水-空气
四、技术参数
1.环境温度：5℃～40℃，配电：220V， 500W。
2.反应器：Φ150×1600mm, 透明有机玻璃材质。
3.水泵：流量1m3/h，扬程15m,功率370W。
4.水箱：500×500×400mm， 304不锈钢材质。
5.溶气罐：304不锈钢材质，工作压力0.2-0.3 MPa。
6.转子流量计：16-160L/h。
7.空压机：功率750W，排气量36 L/min，工作压力0.7MPa。
8.控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
9.外形尺寸：1200×550×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成
| 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 转子流量计 | 转子流量计 | 手动阀控 |
| 床层压降 | U型压力计 | 就地显示 | 无 |
