一、装置功能

1、了解停留时间测定的原理，加深对返混概念的理解。

2、掌握测定某一反应器中物料停留时间分布的方法与计算。

3、可完成多釜串联返混性能测定实验的实验数据测定。

4、装置采用脉冲示踪法测定停留时间分布，电导仪能准确实时检测记录各反应器出口示踪剂的浓度，通过软件处理得到各项参数。

5、全触摸集成化控制，高稳定数据传输，硬件加密。

6、装置可实现移动终端扫码，获取装置三维工艺视频介绍。

二、设计参数

1、常温，常压操作。

2、单釜：

3、水流量：40L/h、平均停留时间（数学期望值）：200-600。

4、方差：1.0105--3.0105、模型参数N：1.2—2。

5、三釜：

6、水流量：40L/h、平均停留时间（数学期望值）：200-600。

7、方差：1.0105--5.0105、模型参数N：1.2—4。

三、主要配置

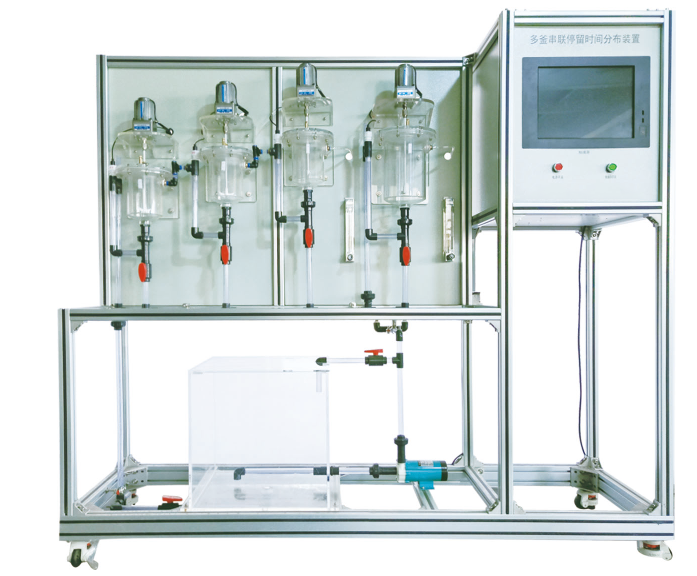

有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、数显电导率仪、转换模块及软件、阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。

四、公用设施

1、水：装置自带不锈钢水箱，连接自来水接入。 实验物料：水--- KCl。

2、电：电压AC220V，功率1.5KW，标准单相三线制。

五、技术参数

1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。

2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。

3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。

4、流量计：玻璃转子流量计6-60L/h，水。

5、示踪剂1-6mL/次 。

6、水箱：80L，透明有机玻璃材质。

7、管路：透明，壁厚≥2.0mm，透明可视材质。

8、交流可调速电机：搅拌马达15W，转数90－600r/min，无级变速调节。

9、数显电导率仪：在线电导率检测仪，0-104S·cm3个，信号输出：光电耦合器隔离保护4-20ma信号输出，电导电极：4支。485通讯接口转换，标准MODBUS  RTU通讯协议，自动数据处理与屏幕显示实验曲线、数据，自动温度补偿：0-100℃。

10、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。

11、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。

12、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。

13、额定电压：220V，总功率：500W。

14、外形尺寸：1800×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。

15、转换模块及在线监控软件一套。

16、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
