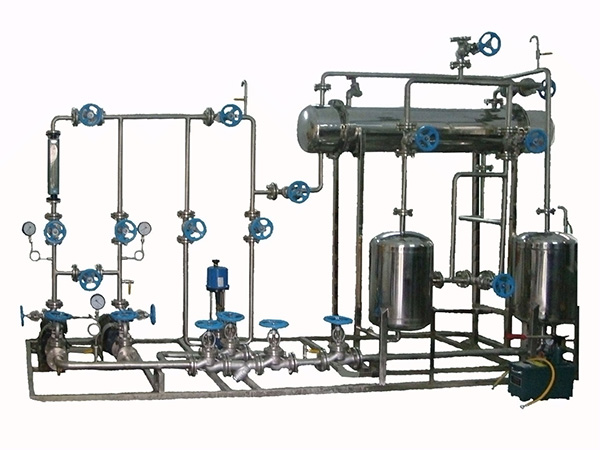

TYK -GL02C型 化工管路拆装实训装置
一、装置功能
1．用于训练学生拆卸和组装化工生产常见的管路、管件及换热器等。能进行管路的拆卸与组装；法兰、螺纹的连接训练；并能进行管路气密、耐压、试漏测试。
2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
4、检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。
二、技术参数
1、液体流量：0～5m3/h。
2、液体温度：常温。
3、对象部分：3800×800×2400 (长×宽×高mm)，整机采用304不锈钢制作
4、测控部分：开关盒集成于对象部分之上。
5、水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
6、电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
7、实验物料：清洁自来水
三、主要配置及参数
1、水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。
2、循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：4.4kW，数量2台。
3、水泵进口管路：不锈钢材质，DN50，配合法兰安装阀门及过滤器。
4、水泵出口管路：不锈钢材质，DN40，配合法兰安装阀门。
5、回流管路：不锈钢材质，DN25。
6、安全泄压管路：不锈钢材质，DN25。
7、灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。
8、耐压测试管路：不锈钢材质，专用管路耐压测试接口。
9、电源设备：布线槽，带漏电保护的空气开关盒。
四、测控组成
|
变量 |
检测机构 |
显示机构 |
执行机构 |
|
离心泵 进口压力 |
压力表： 精度：1.5%FS |
压力表就地显示 |
无 |
|
离心泵 出口压力 |
压力表： 精度：1.5%FS |
压力表就地显示 |
管路出口阀 （手动） |
|
流体流量 |
玻璃转子流量计：精度：4%FS |
流量计就地显示 |
管路出口阀 （手动） |
|
流体温度 |
双金属温度计：精度：1.5%FS |
温度计就地显示 |
无 |
|
电动调节阀 |
4-20mA输出，精度：0.5%FS |
数字显示 |
信号调节 |
五、配置清单
|
名称 |
规格 |
数量 |
备注 |
|
循环水泵 |
机械密封卧式连轴化工泵IH50-32-125，功率：2.2KW,流量：6m3/h。 |
2 |
国标 |
|
水箱 |
镜面不锈钢，φ450×600 |
2 |
|
|
换热器 |
不锈钢（列管）Φ 159*1200mm；换热管，φ 20×2，16 根。 |
1 |
|
|
储罐 |
Φ450*600 |
1 |
|
|
压力表 |
指针式，量程0-0.6MPa |
1 |
国标 |
|
真空泵 |
指针式，量程-0.1-0MPa |
1 |
国标 |
|
Y型排污阀 |
不锈钢，法兰式，DN50 |
1 |
国标 |
|
转子流量计 |
LZB-40(250-2500L/h) |
1 |
国标 |
|
闸阀 |
不锈钢，法兰式，DN50 |
2 |
国标 |
|
铜球阀 |
螺纹式DN15 |
4 |
国标 |
|
止逆阀 |
不锈钢，DN40 |
1 |
国标 |
|
安全阀 |
不锈钢，DN25 |
1 |
国标 |
|
截止阀 |
不锈钢，法兰式，DN40 |
1 |
国标 |
|
法兰 |
不锈钢，DN40 |
|
国标 |
|
不锈钢，DN50 |
国标 |
||
|
活接、三通、 弯头等 |
不锈钢，与管路配套 |
1组 |
国标 |
|
管路 |
不锈钢管 DN40、DN50 |
1组 |
国标 |
|
不锈钢软管 |
1 |
国标 |
|
|
电气元件 |
数量 |
||
|
电源插头 |
1个 |
||
|
4P空气开关 |
1个 |
||
|
8路开关盒等 |
1组 |
||
|
上述不锈钢均为SUS304材质。 耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。 辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。 |
|||
六、拆装工具及试压检漏设备
|
序号 |
名称 |
规格 |
单位 |
数量 |
|
1 |
管子钳 |
450mm |
把 |
1 |
|
2 |
管子钳 |
300mm |
把 |
1 |
|
3 |
活动扳手 |
12寸 |
把 |
1 |
|
4 |
活动扳手 |
10寸 |
把 |
1 |
|
5 |
呆扳手 |
17~19 |
把 |
1 |
|
6 |
呆扳手 |
22~24 |
把 |
1 |
|
7 |
两用扳手 |
17mm |
把 |
1 |
|
8 |
两用扳手 |
19mm |
把 |
1 |
|
9 |
两用扳手 |
22mm |
把 |
1 |
|
10 |
两用扳手 |
24mm |
把 |
1 |
|
11 |
木榔头 |
2.5寸 |
把 |
1 |
|
12 |
穿心一字批 |
12寸（敲棒） |
把 |
1 |
|
13 |
螺丝一字批 |
小号 |
把 |
1 |
|
14 |
螺丝一字批 |
中号 |
把 |
1 |
|
15 |
螺丝十字批 |
小号 |
把 |
1 |
|
16 |
螺丝十字批 |
中号 |
把 |
1 |
|
17 |
水平尺 |
600mm |
把 |
1 |
|
18 |
直角尺 |
LG-ZT300 12"/300mm |
把 |
1 |
|
19 |
卷尺 |
3m |
把 |
1 |
|
20 |
普通游标卡尺 |
LG-W150 6"/0-150mm |
把 |
1 |
|
21 |
螺栓螺母 |
M12×45 |
套 |
10 |
|
22 |
螺栓螺母 |
M14×50 |
套 |
20 |
|
23 |
螺栓螺母 |
M14×55 |
套 |
10 |
|
24 |
生料带 |
聚四氟乙烯 |
卷 |
4 |
|
25 |
法兰垫片 |
DN40 |
片 |
10 |
|
26 |
法兰垫片 |
DN50 |
片 |
10 |
|
27 |
安全帽 |
橘红色 |
顶 |
3 |
|
28 |
试压泵 |
SB-1.6手动 |
台 |
1 |
|
29 |
实验室推车 |
600*400mm |
台 |
1 |
