TYK-QDMKZ01型 气动薄膜控制阀安装与电气阀门定位器校验装置
1、技术要求
该实训装置主体由设备框架、空压机、储气罐、水箱、水泵、变送器、转子流量计、智能数字显示表、仪表阀门、调节阀、操作器(触摸屏)、定值器、 过滤器、标准压力表、数字百分表、控制仪表盘及自动评分系统组成；为安装、
调校、联校气动薄膜调节阀与阀门定位器提供需求开放的技术平台。
2、装置培训功能要求：
1、实训装置训练仪表工掌握调节阀内部结构及原理，仪表外部接线图，能根据
需要正确选用工具进行调节阀的安装与调校。
2、训练仪表工对调节阀拆装、维修技能。
3、训练仪表工对电气阀门定位器的结构与原理，利用阀门定位器完成调节阀零
点、行程的调试。
4、能够实现仪表初、中、高级工的技能鉴定。
5、阀门定位器在气动薄膜调节阀上的安装、调试；
6、 阀门位置反馈发送器在气动薄膜调节阀上的安装、调试；
7、手操器的电路、气路连接；
8、调节阀行程校验；
9、调节阀本体安装后试漏；
10、气动薄膜调节阀与电气阀门定位器单校与联校。
3、技术参数：
|
序号 |
设备名称 |
技术参数 |
规格型号 |
数量 |
|
1 |
操作台(含仪 表操作盘) |

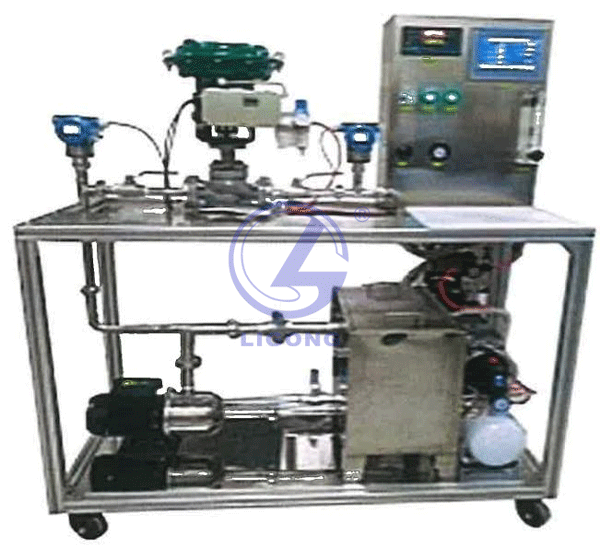

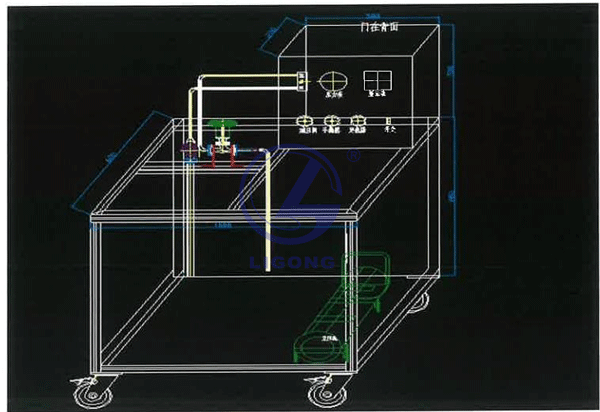

1、操作台尺寸： 1400*640*800mm(士偏离 值不大于30mm)(不锈 钢 ) ; 3、操作台面采用不锈钢； 4、操作台面要求铺橡胶 板。 5、仪表操作盘尺寸≥ 500*200*500mm(土偏离值 不大于30mm)(不锈钢); 6、双层结构(上层为表 阀，下层安装气泵、水 箱、水泵等),参考下方 实物图 |
定制 |
1套 |
|
2 |
双路数字智能 显示仪 |
数字智能压力表：SV显 示：气体调节输出阀前和 阀后压力 |
220V交流供电，4-20mA输 入，0.2%F·S |
1块 |
|
3 |
高精度压力变 送器 |
1、工作压力：0.4MPa, 2、精度0.075级 3、数字显示，供电电压： 24VDC |
M20*1.5电气接口，LCD显 示，两线制，单晶硅 |
2台 |
|
4 |
手动截门及管 件 |
1、材质：304不锈钢； 2、公称通径DN20, PN1.0MPa |
304不锈钢 |
1套 |
|
5 |
触摸一体机操 作器 |
显示方式：触摸屏操 |
工业一体机，12.1尺，处 理器(14纳米制程，4线 程)+4G+128G,嵌入式安 装。 |
1块 |
|
6 |
安装支架 |
材质：不锈钢法兰；公称 通径DN20;PN1.0Mpa |
304不锈钢 |
|
|
7 |
气动精密 调压器 |
1、气源压力：0-0.6Mpa; 2、输出压力：0.4-400Kpa 连续可调； 3、连接形式：ZG1/4” (PT1/4)。 |
气动定值器，气源压力 1.0MPA |
1台 |
|
8 |
空气减压阀 |
气源压力：0-1.0Mpa;输 出压力：12-600Kpa可 调。 |
油水分离器，单联件 AFR2000,指针压力表， φ8mm气管接口 |
1台 |
|
9 |
漏保开关 |
电压220VAC。 |
220VAC |
1块 |
|
10 |
盘内附件 |
安装基条、仪表接线端 子、安装附件、电源插 座、开关。 |
|
1台 |
|
11 |
气源管道 |
管道直径：8mm;材质： 铜；管道直径：8mm;材 质：PVC;快速接头等满足 使用。 |
|
1套 |
|
12 |
行程测量专用 仪表 |
1.量程.0-30mm; 2.液晶显示器： 3.磁性仪表座； 4.测量调节阀行程时专用 链接件 ； |
百分表，万象磁力座，总 长：350mm |
1块 |
|
13 |
静音无油空压 机 |
1、电压220V; 2、功率500w; 3、容积流量 0.032L/min; 4、最高压力0.7 Mpa; 5、气罐容积9L |
550-9L 外形尺寸： 480mm*205mm*502mm(士偏 离值不大于10mm),额定 转速：1380r/min |
1台 |
|
14 |
转子流量计 |
1、测量介质：水； 2、测量范围：10L/min, 3、压力：0.8MPa。 |
螺纹1寸接口，亚克力材 质 |
1台 |
|
15 |
不锈钢水泵 |
1、电源：220V 50HZ 2、输入功率：370W 3、进出管径：DN20 4、最大扬程：30M 5、最大流量：40L/MIN 6、额定扬程：15M 7、额定流量：20L/MIN |
304不锈钢 |
1台 |
|
16 |
水箱 |
材质：304不锈钢 尺寸：300mm*450mm*300mm (土偏离值不大于20mm) |
定制 |
1个 |
|
17 |
PLC |
PLC1200系列，包含模拟 量输入输出模块 |
|
1套 |
|
18 |
自动评分系统 |
满足对气动薄膜控制阀安 装与电气阀门定位器校验 的自动评分 |
|
1套 |
|
19 |
气动薄膜调节 阀 |
配套带反馈的阀门定位 器 |
M20*1.5电气接口，4- 20mA两线制输出，4- 20mA输入，五点校验。 |
1套 |
