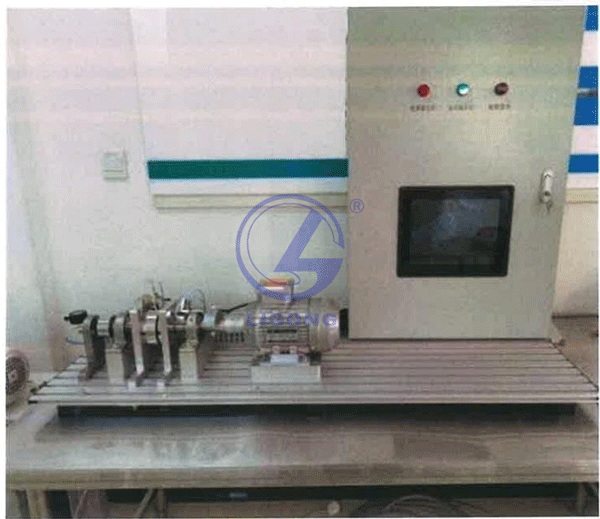

TYK-DJJC01型 电机状态监测模拟装置

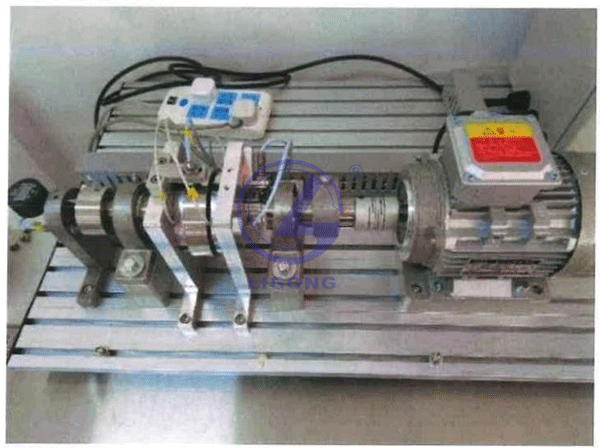

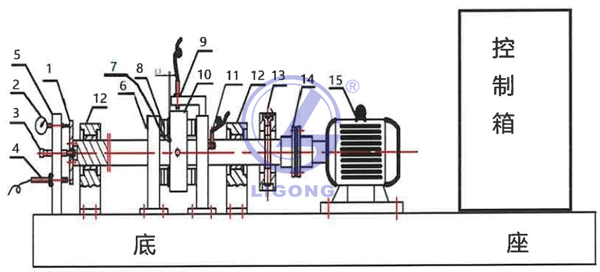

该装置为定制设备，主要功能为准确测量机组运行状态参数，机组运行状态参数主要包括轴位移、轴振动、键相位、转速等，这些参数全部依托电涡流传感器进行测量，能够准确反映机组运行状态。设备图纸(参考下图)
结构说明：
1、位移监测盘；
2、数字百分表；
3、调整轴向位移螺栓；
4、轴向位移电涡流传感器；
5、固定支架；
6、前后瓦片固定支架；
7、热电阻传感器；
8、瓦片；
9、键项位；
10、仿真推力盘；
11、轴震动电涡流传感器安装支架；
12、轴承座；
13、可调整震动部件架；
14、联轴器；
15、变频电机。
二、清单
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
|
1 |
控制系统 |
PLC200SMART系列包含：AI、A0、I、0 |
1 |
套 |
|
2 |
电涡流位移传感器(用于测 震动) |
电涡流传感器，量程0-12.5mm,探头直径 25mm,分辨率1μm,24VDC,4-20mA输出， 包含探头、连接缆线、前置放大器 |
2 |
支 |
|
3 |
电涡流位移传感器(用于测 位移和键相位) |
电涡流传感器，量程0-2mm,,探头直径 8mm,分辨率1μm,24VDC,4-20mA输出， 包含探头、连接缆线、前置放大器 |
3 |
支 |
|
4 |
热电阻带温度变送器 |
PT100304不锈钢，精度0.1级，4-20mA 两线0- 100° |
4 |
支 |
|
5 |
百分表 |
0-5mm百分表 |
1 |
个 |
|
6 |
电机 |
三相异步电机0.55kW 转速1400转，额定电流2.6A,最大扭矩 2.4N/M |
1 |
台 |
|
7 |
瓦片 |
扇形：弧长70mm*30mm*12mm(±偏离值不大 于3mm)铝合金材料 |
8 |
块 |
|
8 |
瓦片支架 |
尺寸：200mm*180mm*18mm(±偏离值不大 于3mm)铝合金材料 |
2 |
块 |
|
9 |
轴承 |
SP206,内孔30,202座子+440轴承。材料钢 |
2 |
个 |
|
10 |
轴承支架 |
铝合金型材，配套轴承固定于底座 |
2 |
块 |
|
11 |
电机支架 |
尺寸：180mm*125mm*35.5mm(±偏离值不大 于3mm)铝合金材料 |
1 |
块 |
|
12 |
位移监测盘 |
尺寸：160mm*145.5mm*20mm(±偏离值不大 于3mm)304不锈钢材料 |
1 |
块 |
|
13 |
联轴器 |
尺寸：φ40*50mm内孔20mm 铝合金材料 |
1 |
个 |
|
14 |
键相位支架 |
尺寸：50mm*59mm*15mm(土偏离值不大于 3mm)铝合金材料 |
1 |
块 |
|
15 |
仿真推力盘 |
尺寸：φ33*360mm 304不锈钢材料 |
1 |
台 |
|
16 |
可调整震动部件架 |
尺寸：R45*30mm 304不锈钢材料 |
1 |
块 |
|
17 |
变频器 |
V200.55kW单相220V入，三相220V出 |
1 |
台 |
|
18 |
工况机 |
8G内存、512硬盘、12.1寸、嵌入式安 装，实现工况数据监测分析功能 |
1 |
套 |
|
19 |
控制箱 |
空开、开关电源、指示灯、端子排 |
1 |
套 |
