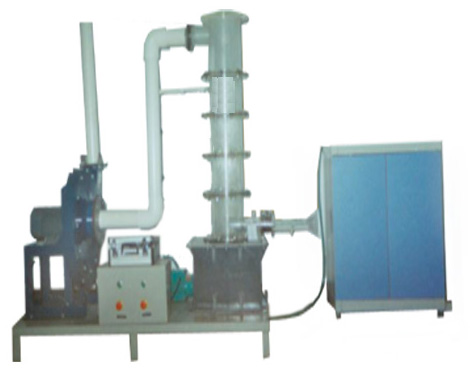

TYJBQ 搅拌器性能测定实验装置

所属分类：化工原理系列
点击次数：
发布日期：2024/03/27
在线询价

详细介绍

分项	说明
装置功能	⒈ 掌握搅拌功率曲线的测定方法。 ⒉ 了解影响搅拌功率的因素及其关联方法。 3 用羧甲基纤维素纳（CMC）水溶液，测定液—液相搅拌功率曲线。 4. 用CMC水溶液和空气，测定气—液相搅拌功率曲线。
设计参数	操作压力：常压操作、操作温度：常温空气流量： 0~100 l／h。搅拌电压：0—100V、转速: 100--600转/分功率准数：8--14、搅拌雷诺数：1.2×10⁴---7×10⁴ 搅拌佛鲁德数F_r：1
公用设施	水：无电：电压AC220V，功率2KW，标准三相五线制。每个实验室需配置1~2个接地点（安全地及信号地）。气：空气来自压缩机（自带气源），实验物料：羧甲基纤维素纳（CMC），外配设备：黏度仪
主要设备	1. 有机玻璃搅拌器: 型号: KDZ-1; 功率: 160w 转速: 3200转/分 2. 直流电压表：AI501宇电数字显示仪 3. 直流电流表：AI501宇电数字显示仪 4．搅拌釜内径280mm。 5．数字温度计：AI501宇电数字显示仪 6. 数字转速表：AI501宇电数字显示仪 0-1000r/min LZB-10水转子流量计：流量范围16～160 l／h 直流电机：不锈钢气体分布器空气压缩机正泰电器：接触器、开关、漏电保护空气开关不锈钢管路、管件及阀门不锈钢仪表柜：测控、电器设备在实验架上不锈钢材质框架1.9×0.55×1.60米（带脚轮及禁锢脚）
测控组成	变量	检测机构	显示机构	执行机构
	空气流量	转子流量计	转子流量计	手动阀控
	直流电压	数字电压表	数显表
	直流电流	数字电流表	数显表
	电机转速	转速表	数显表
	温度	J型热电偶	温度显示仪
软件组成	▲数据处理	配套交互数据处理软件一套
