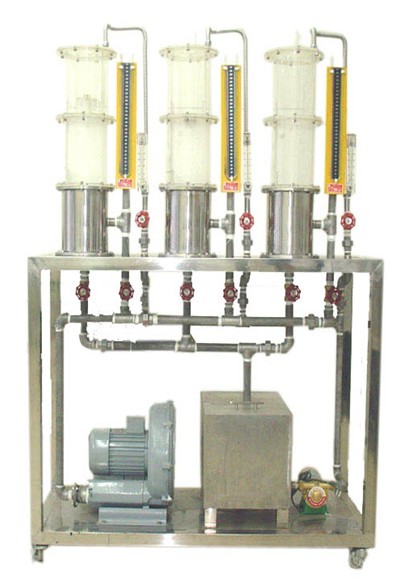

TYK-BSTM01型 板式塔流体力学演示实验装置
一、实验目的:1、了解筛板塔、泡罩塔和浮阀塔的塔板结构2、测定各塔板流体力学性能（板压降、液泛、雾沫夹带、漏液量）。 二、主要配置： 蓄水箱、水泵、风机、筛板塔、泡罩塔、浮阀塔、压差计、流量计、阀门不锈钢框架等。三、技术参数： 1、塔体：φ150×500mm，透明有机玻璃材质，便于观察塔板上流体力学现象，进行塔板的研究和开发。2、风机：转速：2800rpm，风量：450 m3/h，风压：120mmH2O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m3/h。3、水泵：微型家用增压泵，功率：120W。4、蓄水箱：不锈钢材质，容积约30L。5、流量计：玻璃转子液体流量计，对塔顶进液量精确控制。6、压差计：600mm玻璃U型压差计，对各塔板塔压降的测量。7、框架为不锈钢，结构紧凑，外形美观，操作方便。8、外型尺寸：1200 ×600 ×1700mm。 ◆ 相关实验装置： TYK-BNL型 伯努利方程仪实验装置 TYK-GLBK型 恒压板框过滤实验装置 TYK-GZDD型 洞道干燥实验装置 TYK-FLF...
分类：
描述
一、实验目的:
1、了解筛板塔、泡罩塔和浮阀塔的塔板结构
2、测定各塔板流体力学性能（板压降、液泛、雾沫夹带、漏液量）。
1、了解筛板塔、泡罩塔和浮阀塔的塔板结构
2、测定各塔板流体力学性能（板压降、液泛、雾沫夹带、漏液量）。
二、主要配置：
蓄水箱、水泵、风机、筛板塔、泡罩塔、浮阀塔、压差计、流量计、阀门不锈钢框架等。
三、技术参数：
1、塔体：φ150×500mm，透明有机玻璃材质，便于观察塔板上流体力学现象，进行塔板的研究和开发。
2、风机：转速：2800rpm，风量：450 m3/h，风压：120mmH2O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m3/h。
3、水泵：微型家用增压泵，功率：120W。
4、蓄水箱：不锈钢材质，容积约30L。
5、流量计：玻璃转子液体流量计，对塔顶进液量精确控制。
6、压差计：600mm玻璃U型压差计，对各塔板塔压降的测量。
7、框架为不锈钢，结构紧凑，外形美观，操作方便。
8、外型尺寸：1200 ×600 ×1700mm。
蓄水箱、水泵、风机、筛板塔、泡罩塔、浮阀塔、压差计、流量计、阀门不锈钢框架等。
三、技术参数：
1、塔体：φ150×500mm，透明有机玻璃材质，便于观察塔板上流体力学现象，进行塔板的研究和开发。
2、风机：转速：2800rpm，风量：450 m3/h，风压：120mmH2O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m3/h。
3、水泵：微型家用增压泵，功率：120W。
4、蓄水箱：不锈钢材质，容积约30L。
5、流量计：玻璃转子液体流量计，对塔顶进液量精确控制。
6、压差计：600mm玻璃U型压差计，对各塔板塔压降的测量。
7、框架为不锈钢，结构紧凑，外形美观，操作方便。
8、外型尺寸：1200 ×600 ×1700mm。
