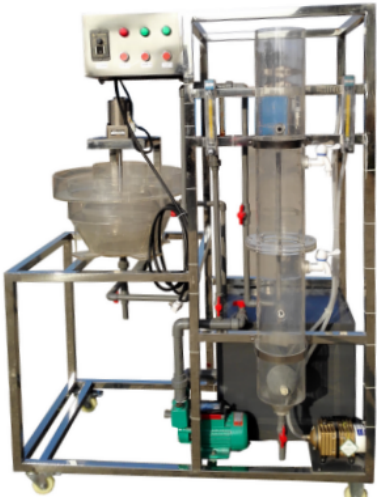

TYCQ-303 萃取精馏实验装置

所属分类：化工原理系列
点击次数：
发布日期：2024/03/27
在线询价

详细介绍

技术指标	说明
装置功能	1、掌握萃取精馏的基本原理和操作。 2、能进行全塔物料衡算和塔操作的过程分析。 3、了解萃取精馏与常规精馏的区别。 4、学会分析塔内物料组成。
主要配置	电热器、蒸馏釜、萃取精馏塔、溶剂回收塔、冷凝器、数字温度显示仪表、回流系统、流量计、不锈钢框架、仪表柜。
公用设施	水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。电：电压AC220V，功率2KW，标准单相三线制。
技术参数	1、玻璃萃取精馏塔体（填料）：φ30×1400mm，五侧口，塔外壁2段导电膜加热保温（手动控制）。 2、溶剂回收塔（填料）：φ30×1200mm，五侧口，塔外壁2段导电膜加热保温（手动控制）。 3、塔顶玻璃蛇管冷凝器，摆锤式回流结构和蛇管冷凝器油水分相器结构。 4、塔内填装φ2×2mmθ不锈钢θ环型填料。 5、玻璃塔釜，容积500ml，加热器：800W。 6、K型热电偶：0—200℃（4支）。 7、250ml高位玻璃加料瓶，LZB--2转子流量计：流量范围2.5～25ml/min ，数量2套。 8、宇电AI518温度控制仪，宇电AI704M温度巡检仪。 9、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等仪表组成，回流比控制范围：99：1—1：99。 10、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。 11、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 12、外形尺寸：1200×500×2200mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成	变量	检测机构	显示机构	执行机构
	流量	转子流量计	转子流量计	手动调节
	回流比	回流比继电器	回流比控制显示仪	回流比控制显示仪
	萃取精馏塔釜温度	PT100铂电阻	数字温度控制仪	固态调压模块
	萃取精馏塔节	PT100铂电阻	数字温度仪表	无
	萃取精馏塔顶	PT100铂电阻	数字温度仪表	无
	溶剂回收塔釜温度	PT100铂电阻	数字温度控制仪	固态调压模块
	溶剂回收塔节温度	PT100铂电阻	数字温度仪表	无
	溶剂回收塔顶温度	PT100铂电阻	数字温度仪表	无
