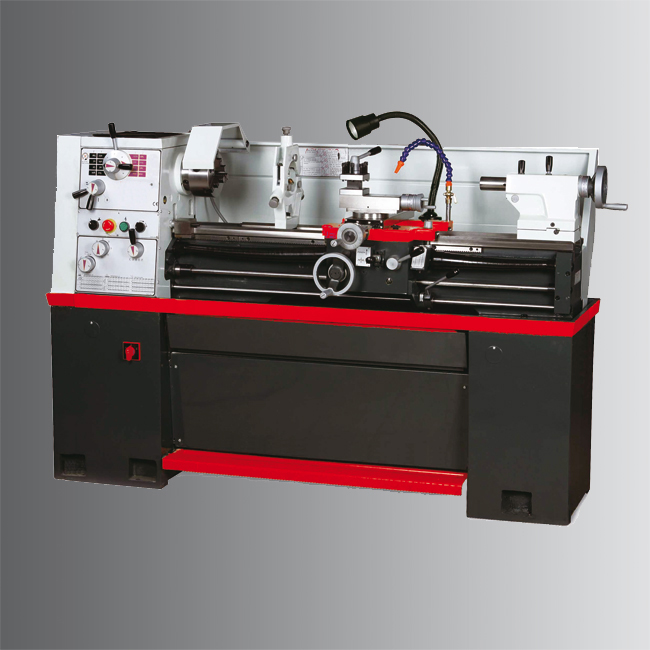

TYK360型 车床

型号 Model  TYK360 产品编号 Code No. PX4236300 加工范围 Capacity   床身上*大回转直径 Swing over bed ø355mm 拖板上*大回转直径 Swing over cross slide ø220mm 马鞍槽内*大回转直径 Swing in gap diameter ø505mm 花盘前马鞍有效长度 Length of gap 145mm 两顶尖中心距 Admits between 1000mm 主轴中心高 Center height 175mm 床身宽度 Width of bed 205mm 主轴 HEADSTOCK   主轴端部 Spindle nose D1-4 主轴通孔直径 Spindle bore ø40mm 主轴内孔锥度 Taper of spindle bore MT5 主轴转速范围 Range of spindle speed 45-1800rpm 进给及螺纹 FEEDS AND THREADS   小拖板*大行程 Top slide travel  92mm. 中拖板*大行程 Cross slide travel 176mm 大丝杆规格 Lead screw thread 4mm 车刀刀杆*大截面 Max.Section of tool 16x16mm 公制螺纹范围 Threads metric pitches 0.45-7.5mm 英制螺纹范围 Threads imperial pitches 4-56T.P.I. 尾座 TAILSTOCK...
分享

相关产品



型号 Model  TYK360
产品编号 Code No. PX4236300
加工范围 Capacity
床身上*大回转直径 Swing over bed ø355mm
拖板上*大回转直径 Swing over cross slide ø220mm
马鞍槽内*大回转直径 Swing in gap diameter ø505mm
花盘前马鞍有效长度 Length of gap 145mm
两顶尖中心距 Admits between 1000mm
主轴中心高 Center height 175mm
床身宽度 Width of bed 205mm
主轴 HEADSTOCK
主轴端部 Spindle nose D1-4
主轴通孔直径 Spindle bore ø40mm
主轴内孔锥度 Taper of spindle bore MT5
主轴转速范围 Range of spindle speed 45-1800rpm
进给及螺纹 FEEDS AND THREADS
小拖板*大行程 Top slide travel  92mm.
中拖板*大行程 Cross slide travel 176mm
大丝杆规格 Lead screw thread 4mm
车刀刀杆*大截面 Max.Section of tool 16x16mm
公制螺纹范围 Threads metric pitches 0.45-7.5mm
英制螺纹范围 Threads imperial pitches 4-56T.P.I.
尾座 TAILSTOCK
尾座套筒直径 Quill diameter ø45mm
尾座套筒行程 Quill travel  120mm
尾座套筒内孔锥度 Quill taper MT3
电机 MOTOR
主电机功率 Main motor power 1.5 / 2.4KW
冷却泵功率 Coolant pump power 40W
外形尺寸及重量 DIMENSION AND WEIGHT
外形尺寸(长x宽x高) Overall dimension(LxWxH) 1820x740x1250mm
包装箱尺寸(长x宽x高) Packing size(LxWxH) 1950x760x1450mm
净重/毛重 NW/GW 750/830kg
