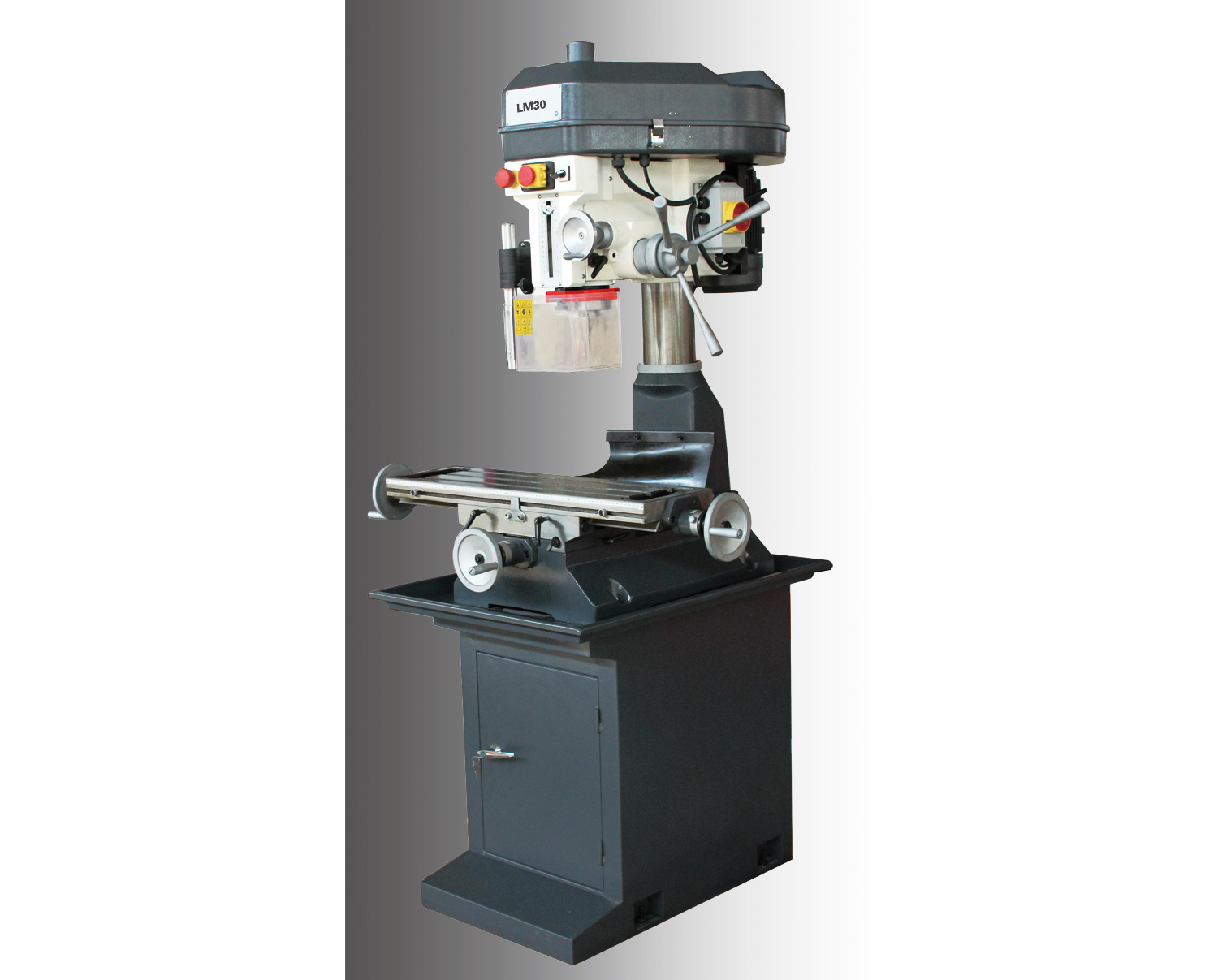

TYK25/TYK30型 钻铣床
型号 Model TYK25 TYK30 产品编号 Code No. Z2102500 Z2103000 钻铣能力 DRILLING-MILLING CAPACITY *大钻孔直径(铁/钢) Max.drilling capacity(Iron/Steel) ø25/ø20mm ø30/ø25mm 面铣直径 Milling capacity cutter head ø63mm ø76mm 立铣直径 Milling capacity end mill cutter ø20mm ø20mm 主轴 SPINDLE 主轴锥度 Spindle taper MT3 MT3 or R8 套筒行程 Sleeve travel 120mm 120mm 钻铣头 DRILL-MILL HEAD 主轴倾斜角度 Spindle inclined angle / / 主轴转速 Spindle speed 100-2080rpm 100-2080rpm 十字工作台 CROSS TABLE 工作台（长x宽） Tabel(LxW) 585X190mm 730X210mm Y轴行程 Y-axis travel 168mm 210mm X轴行程 X-axis travel 370mm 500mm T型槽尺寸/长度/数量 T-slot size/distance/number 14mm/475mm/3 14mm/630mm/3 主轴端面至工作台面距离 Distance spindle-...
分类：
描述
| 型号 | Model | TYK25 | TYK30 |
| 产品编号 | Code No. | Z2102500 | Z2103000 |
| 钻铣能力 | DRILLING-MILLING CAPACITY | ||
| *大钻孔直径(铁/钢) | Max.drilling capacity(Iron/Steel) | ø25/ø20mm | ø30/ø25mm |
| 面铣直径 | Milling capacity cutter head | ø63mm | ø76mm |
| 立铣直径 | Milling capacity end mill cutter | ø20mm | ø20mm |
| 主轴 | SPINDLE | ||
| 主轴锥度 | Spindle taper | MT3 | MT3 or R8 |
| 套筒行程 | Sleeve travel | 120mm | 120mm |
| 钻铣头 | DRILL-MILL HEAD | ||
| 主轴倾斜角度 | Spindle inclined angle | / | / |
| 主轴转速 | Spindle speed | 100-2080rpm | 100-2080rpm |
| 十字工作台 | CROSS TABLE | ||
| 工作台（长x宽） | Tabel(LxW) | 585X190mm | 730X210mm |
| Y轴行程 | Y-axis travel | 168mm | 210mm |
| X轴行程 | X-axis travel | 370mm | 500mm |
| T型槽尺寸/长度/数量 | T-slot size/distance/number | 14mm/475mm/3 | 14mm/630mm/3 |
| 主轴端面至工作台面距离 | Distance spindle-cross table | 430mm | 440mm |
| 电机 | ELECTRIC SUPPLY | ||
| 电机功率 | Motor | 1.1KW | 1.5KW |
| 体积 | DIMENSIONS | ||
| 长x宽x高 | LxWxH | 730X670X1020mm | 950X760X1200mm |
| 净重/毛重 | NW/GW | 270/320kg | 300/350kg |
