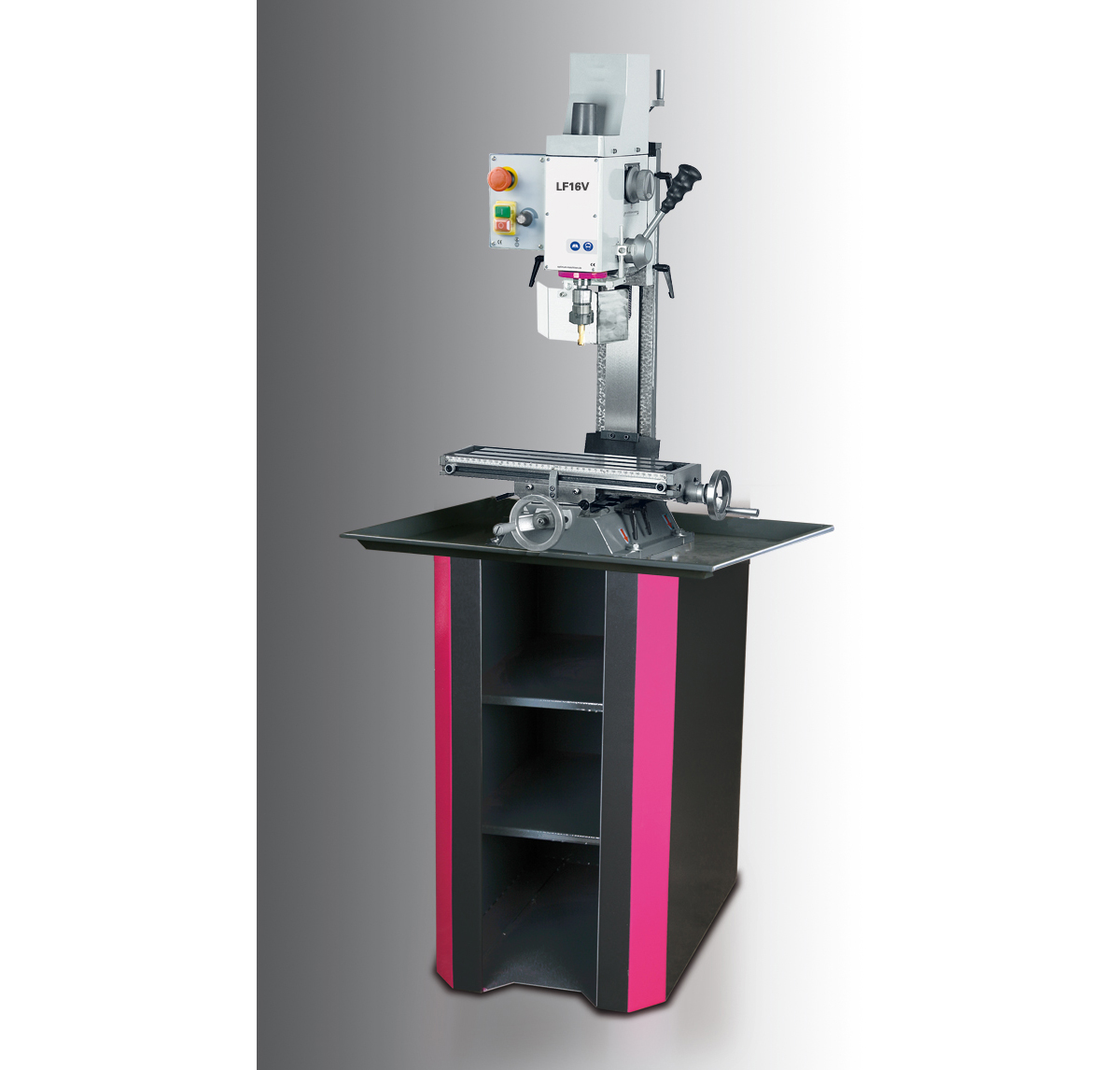

TYK16V型 小型钻铣床
型号 Model TYK16 V 产品编号 Code No. Z2501600 加工范围 CAPACITY 钻孔直径 Drilling capacity(max.) Ø16mm 面铣直径 Milling capacity cutter head(max.) Ø50mm 立铣直径 Milling capacity end mill cutter(max.) Ø16mm 主轴 SPINDLE HOLDING FIXTURE 主轴锥度 Spindle holding fixture MT2/M10 套筒直径 Sleeve diameter Ø60mm 套筒行程 Sleeve travel 50mm 主轴轴线至立柱表面距离 Distance spindle-column 188mm 钻铣头 DRILL-MILL HEAD 主轴倾斜角度 Spindle inclined angle ±90° 主轴转速 Spindle speed L:100-1500 rpm H:200-3000 rpm 十字工作台 CROSS TABLE 工作台（长×宽） Tabel(L×W) 400×120mm X轴行程 X-axis travel 160mm Y轴行程 Y-axis travel 220mm Z轴行程 Z-axis travel 210mm...
分类：
描述
| 型号 | Model | TYK16 V |
| 产品编号 | Code No. | Z2501600 |
| 加工范围 | CAPACITY | |
| 钻孔直径 | Drilling capacity(max.) | Ø16mm |
| 面铣直径 | Milling capacity cutter head(max.) | Ø50mm |
| 立铣直径 | Milling capacity end mill cutter(max.) | Ø16mm |
| 主轴 | SPINDLE HOLDING FIXTURE | |
| 主轴锥度 | Spindle holding fixture | MT2/M10 |
| 套筒直径 | Sleeve diameter | Ø60mm |
| 套筒行程 | Sleeve travel | 50mm |
| 主轴轴线至立柱表面距离 | Distance spindle-column | 188mm |
| 钻铣头 | DRILL-MILL HEAD | |
| 主轴倾斜角度 | Spindle inclined angle | ±90° |
| 主轴转速 | Spindle speed | L:100-1500 rpm H:200-3000 rpm |
| 十字工作台 | CROSS TABLE | |
| 工作台（长×宽） | Tabel(L×W) | 400×120mm |
| X轴行程 | X-axis travel | 160mm |
| Y轴行程 | Y-axis travel | 220mm |
| Z轴行程 | Z-axis travel | 210mm |
| T型槽尺寸/距离/数量 | T-slot size/distance/number | 10mm / 35mm / 3 |
| 主轴端面至工作台面*大距离 | Distance spindle-cross table(max.) | 280mm |
| 电机 | ELECTRIC SUPPLY | |
| 电机功率 | Motor | 500W |
| 外形尺寸及重量 | DIMENSIONS AND WEIGHT | |
| 外形尺寸（长×宽×高） | size(L×W×H) | 510x470x745mm |
| 包装尺寸（长×宽×高） | packing size(L×W×H) | 483x444x857mm |
| 净重/毛重 | Net weight/Gross weight | 62/78kg |
