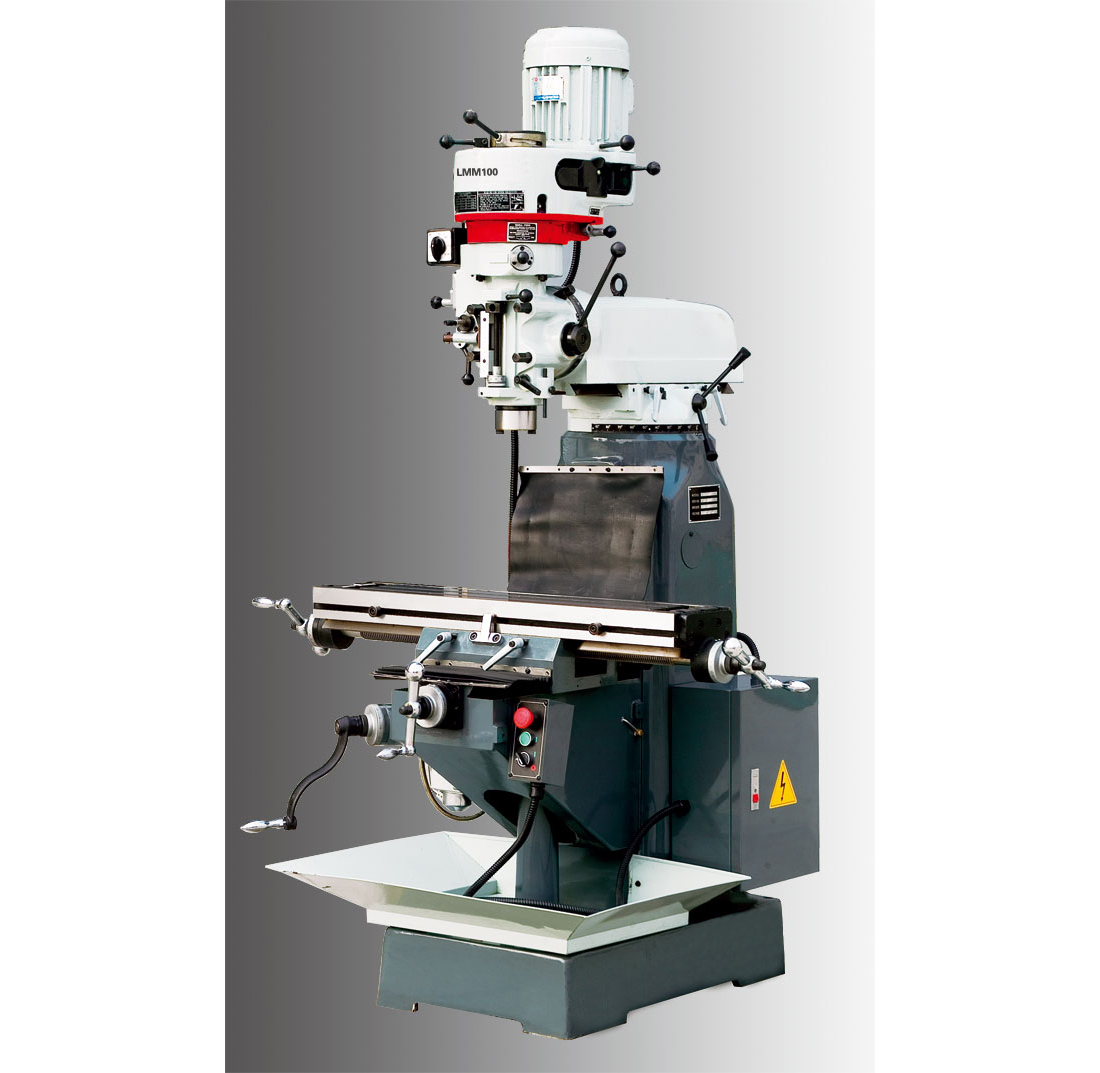

TYK100/TYK100V型 炮塔铣床
型号 Model TYK100/TYK100V 产品编号 Code No. Z2310000 /Z2310100 加工范围 CAPACITY 钻孔直径 Drilling capacity(max.) Ø15mm 面铣直径 Milling capacity cutter head(max.) Ø75mm 立铣直径 Milling capacity end mill cutter(max.) Ø20mm 主轴 SPINDLE HOLDING FIXTURE 主轴锥度 Spindle taper R8/ NT40 套筒直径 Sleeve diameter Ø86mm 套筒行程 Sleeve travel 127mm 钻铣头 DRILL-MILL HEAD 机头倾斜功能(左及右) Head incline(L-R) ± 90° 机头倾斜功能(前及后) Head lincline(back-forth) 0° 主轴套筒自动进给 Automatic spindle sleeve feed 0.04/0.08/0.15mm/rev 速度 SPEEDS 主轴转速 Spindle speed 65-4550 rpm /50-3500rpm(V) 十字工作台 CROSS TABLE 工作台（长×宽） Tabel(LxW) 200x910mm X轴自动行程 X-axis travel automatic 560mm Y轴手动行程 Y-axis travel manual 240mm Z轴行...
分类：
描述
| 型号 | Model | TYK100/TYK100V |
| 产品编号 | Code No. | Z2310000 /Z2310100 |
| 加工范围 | CAPACITY | |
| 钻孔直径 | Drilling capacity(max.) | Ø15mm |
| 面铣直径 | Milling capacity cutter head(max.) | Ø75mm |
| 立铣直径 | Milling capacity end mill cutter(max.) | Ø20mm |
| 主轴 | SPINDLE HOLDING FIXTURE | |
| 主轴锥度 | Spindle taper | R8/ NT40 |
| 套筒直径 | Sleeve diameter | Ø86mm |
| 套筒行程 | Sleeve travel | 127mm |
| 钻铣头 | DRILL-MILL HEAD | |
| 机头倾斜功能(左及右) | Head incline(L-R) | ± 90° |
| 机头倾斜功能(前及后) | Head lincline(back-forth) | 0° |
| 主轴套筒自动进给 | Automatic spindle sleeve feed | 0.04/0.08/0.15mm/rev |
| 速度 | SPEEDS | |
| 主轴转速 | Spindle speed | 65-4550 rpm /50-3500rpm(V) |
| 十字工作台 | CROSS TABLE | |
| 工作台（长×宽） | Tabel(LxW) | 200x910mm |
| X轴自动行程 | X-axis travel automatic | 560mm |
| Y轴手动行程 | Y-axis travel manual | 240mm |
| Z轴行程 | Z-axis travel | 350mm |
| T型槽尺寸宽度/距离/数量 | T-slot size/distance/number | 16mm / 64mm / 3 |
| 主轴端面至工作台面*大距离 | Distance spindle-cross table(max.) | 370mm |
| 主轴轴线至机身*大距离 | Distance spindle to machine body(Max.) | 400mm |
| 主轴轴线至机身*小距离 | Distance spindle to machine body(Min.) | 134mm |
| 电机 | ELECTRIC SUPPLY | |
| 电机功率 | Motor | 2.2KW/3Ph/50Hz |
| 冷却泵电机功率 | Motor coolant pump | 40W |
| 外形尺寸及重量 | DIMENSIONS AND WEIGHT | |
| 外形尺寸（长×宽×高） | size(L×W×H) | 1040x1300x1950mm |
| 包装尺寸（长×宽×高） | packing size(L×W×H) | / |
| 净重/毛重 | Net weight/Gross weight | 785/895kg |
