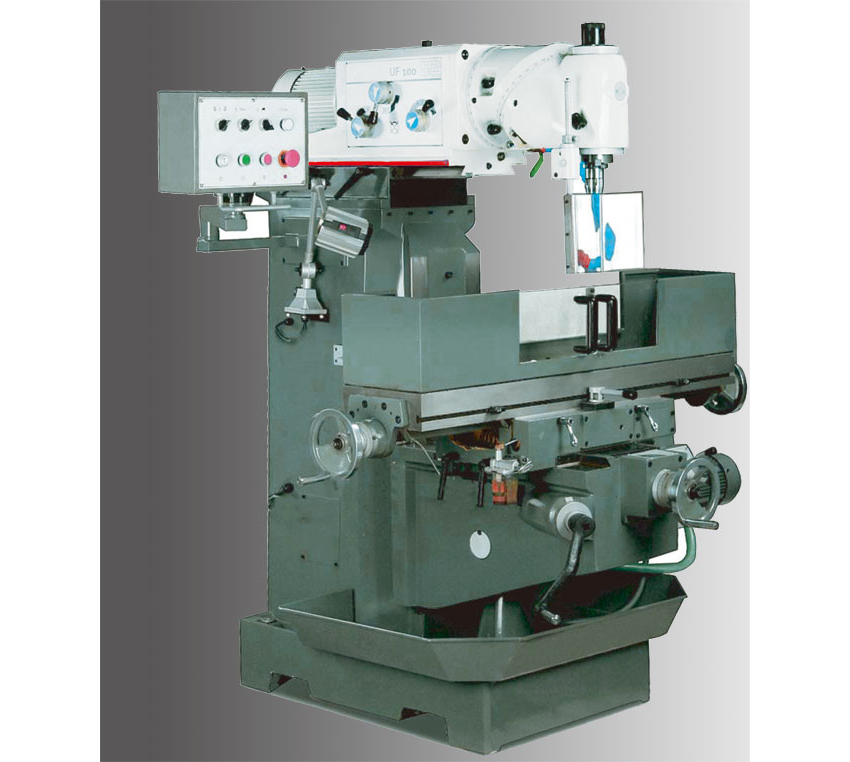

TYK100型 万能升降台铣床
型号 Model TYK100 产品编号 Code No. Z2210000 加工范围 CAPACITY 钻孔直径 Drilling capacity(max.) ø50mm 面铣直径 Milling capacity cutter head(max.) ø125mm 立铣直径 Milling capacity end mill cutter(max.) ø25mm 主轴 SPINDLE HOLDING FIXTURE 主轴锥度 Spindle holding fixture ISO40(DIN2080,DIN69871) 套筒直径 Sleeve diameter no sleeve 套筒行程 Sleeve travel 0 钻铣头 DRILL-MILL HEAD 主轴回转角度 Head rotation 360° 主轴转速 Spindle speed 45-1660rpm Z轴手动行程 Z-axis travel manual 380mm 十字工作台 CROSS TABLE 工作台（长×宽） Tabel(LxW) 1120x260mm X轴自动行程 X-axis travel automatic 600mm Y轴自动行程 Y-axis travel automatic 300mm 工作台进给（9级） Table feed(9 steps) 24-402mm/min T型槽尺寸宽度/距离/数量 T-slot size/distance/number 14mm / 63mm / 3 主轴端面至工作台面*大距离...
分类：
描述
| 型号 | Model | TYK100 |
| 产品编号 | Code No. | Z2210000 |
| 加工范围 | CAPACITY | |
| 钻孔直径 | Drilling capacity(max.) | ø50mm |
| 面铣直径 | Milling capacity cutter head(max.) | ø125mm |
| 立铣直径 | Milling capacity end mill cutter(max.) | ø25mm |
| 主轴 | SPINDLE HOLDING FIXTURE | |
| 主轴锥度 | Spindle holding fixture | ISO40(DIN2080,DIN69871) |
| 套筒直径 | Sleeve diameter | no sleeve |
| 套筒行程 | Sleeve travel | 0 |
| 钻铣头 | DRILL-MILL HEAD | |
| 主轴回转角度 | Head rotation | 360° |
| 主轴转速 | Spindle speed | 45-1660rpm |
| Z轴手动行程 | Z-axis travel manual | 380mm |
| 十字工作台 | CROSS TABLE | |
| 工作台（长×宽） | Tabel(LxW) | 1120x260mm |
| X轴自动行程 | X-axis travel automatic | 600mm |
| Y轴自动行程 | Y-axis travel automatic | 300mm |
| 工作台进给（9级） | Table feed(9 steps) | 24-402mm/min |
| T型槽尺寸宽度/距离/数量 | T-slot size/distance/number | 14mm / 63mm / 3 |
| 主轴端面至工作台面*大距离 | Distance spindle-cross table(max.) | 480mm |
| 电机 | ELECTRIC SUPPLY | |
| 电机功率 | Motor | 2.2KW 380V-50Hz |
| 冷却泵电机功率 | Motor coolant pump | 40W |
| 外形尺寸及重量 | DIMENSIONS AND WEIGHT | |
| 外形尺寸（长×宽×高） | size(L×W×H) | 1655x1325x1730mm |
| 包装尺寸（长×宽×高） | packing size(L×W×H) | 1600x1520x2220mm |
| 净重/毛重 | Net weight/Gross weight | 1200/1320kg |
