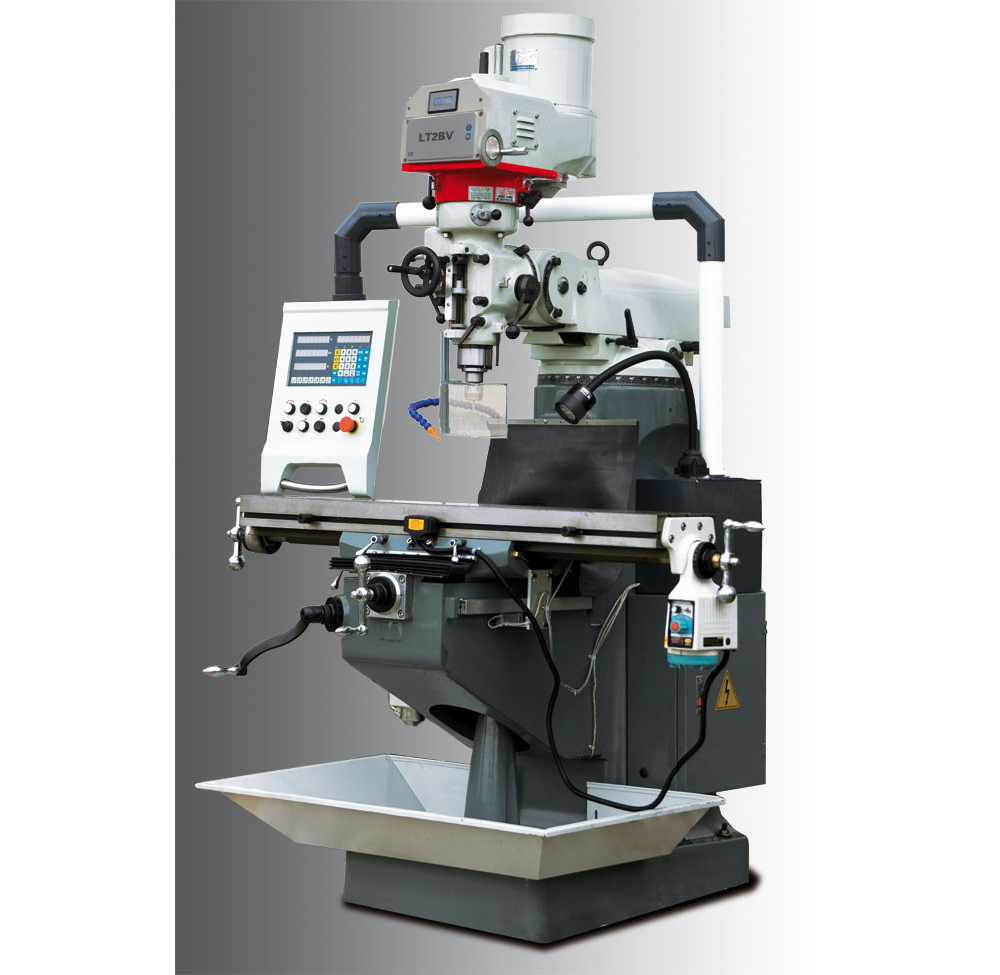

TYK2BV型 钻铣床
型号 Model TYK 2 BV 货号 Item no. Z2320080 电器容量 Electrical connection 总电机功率 Motor ~50 Hz 2.2 kW 230 V / 1 Ph ~50 Hz 冷却泵功率 Motor cooling pump 40 W 钻铣头 Drill-milling head 钻孔能力 Drilling capacity in steel (S235JR) Ø 18 mm 持续钻孔能力 Continuous drilling cap. steel (S235JR) Ø 16 mm *大卧铣直径 Milling head dimension max. Ø 75 mm *大立铣直径 End mill dimension max. Ø 20 mm 主轴 Spindle seat 主轴行程 Spindle travel 127 mm 主轴锥度 Spindle taper ISO 40 (DIN 2080) 套筒直径 Throat Ø 86 mm 钻铣头 Drill-milling head 主轴转速 Spindle speed 60 - 4’200 rpm 主轴自动进给 Automatic spindle sleeve feed 0,086/0,045/0,142 mm/rev 主轴头前后倾斜角度 Inclination of spindle head ± 45° 十字工作台 Cross table 工作台尺寸 Table length x Table width 1&rsquo...
分类：
描述
| 型号 | Model | TYK 2 BV |
| 货号 | Item no. | Z2320080 |
| 电器容量 | Electrical connection | |
| 总电机功率 | Motor ~50 Hz | 2.2 kW 230 V / 1 Ph ~50 Hz |
| 冷却泵功率 | Motor cooling pump | 40 W |
| 钻铣头 | Drill-milling head | |
| 钻孔能力 | Drilling capacity in steel (S235JR) | Ø 18 mm |
| 持续钻孔能力 | Continuous drilling cap. steel (S235JR) | Ø 16 mm |
| *大卧铣直径 | Milling head dimension max. | Ø 75 mm |
| *大立铣直径 | End mill dimension max. | Ø 20 mm |
| 主轴 | Spindle seat | |
| 主轴行程 | Spindle travel | 127 mm |
| 主轴锥度 | Spindle taper | ISO 40 (DIN 2080) |
| 套筒直径 | Throat | Ø 86 mm |
| 钻铣头 | Drill-milling head | |
| 主轴转速 | Spindle speed | 60 - 4’200 rpm |
| 主轴自动进给 | Automatic spindle sleeve feed | 0,086/0,045/0,142 mm/rev |
| 主轴头前后倾斜角度 | Inclination of spindle head | ± 45° |
| 十字工作台 | Cross table | |
| 工作台尺寸 | Table length x Table width | 1’245 x 230 mm |
| T型槽尺寸宽度/距离/数量 | Slot size /Distance | 16 mm/63 mm/3 |
| *大承载重量 | Load of cross table (max.) | 350 kg |
| 行程 | Travel | |
| X轴行程 | Travel X-axis automatic | 730 mm |
| Y轴行程 | Travel Y-axis manual | 320 mm |
| Z轴行程 | Travel Z-axis manual | 390 mm |
| 尺寸 | Dimensions | |
| 长 | Length | 1’660 mm |
| 宽 | Width | 1’800 mm |
| 高 | Height | 2’040 mm |
| 净重/毛重 | N.W./G.W. | 1’100 /1280kg |
