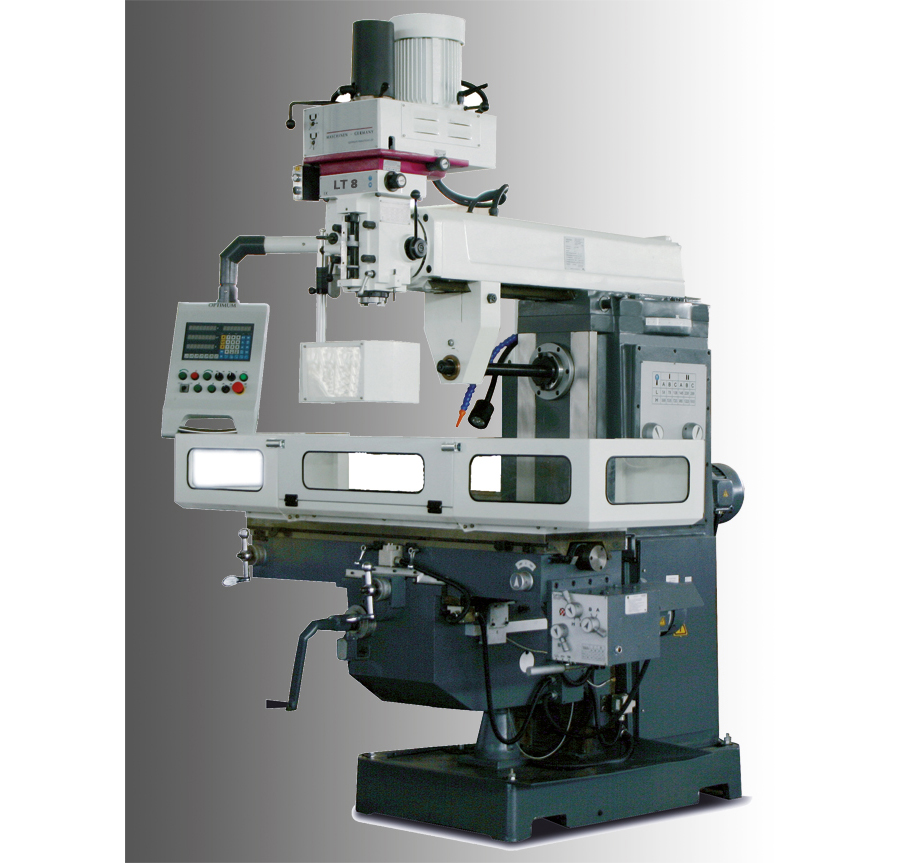

TYK8型 多功能钻铣床
型号 Model TYK8 货号 Item no. Z2280000 电器容量 Electrical connection 总电机功率 Total connected value 10 kW 400 V / 3 Ph ~50 Hz 卧铣电机功率 Motor vertical spindle 5.5 kW 立铣电机功率 Motor horizontal spindle 4 kW 冷却泵功率 Motor coolant pump 90 W 立铣 Spindle taper 钻孔能力 Drilling capacity in steel (S235JR) Ø 30 mm 持续钻孔能力 Continuous drilling capacity in steel (S235JR) Ø 21 mm *大面铣直径 Milling head dimension max. Ø 125 mm *大立铣直径 End mill dimension max. Ø 25 mm 立铣 Spindle taper vertical 主轴锥度 Spindle taper ISO 40 主轴转速 Spindle speed 60 - 4660 rpm 转速级数 Gear stages 20 steps 卧铣 Spindle taper horizonal 主轴锥度 Spindle taper ISO 50 主轴转速 Spindle speed 58 - 1800 rpm 齿轮级数 Gear stages 12 steps 十字工作台 Cross table 工作台尺寸 Table length x wi...
分类：
描述
| 型号 | Model | TYK8 |
| 货号 | Item no. | Z2280000 |
| 电器容量 | Electrical connection | |
| 总电机功率 | Total connected value | 10 kW 400 V / 3 Ph ~50 Hz |
| 卧铣电机功率 | Motor vertical spindle | 5.5 kW |
| 立铣电机功率 | Motor horizontal spindle | 4 kW |
| 冷却泵功率 | Motor coolant pump | 90 W |
| 立铣 | Spindle taper | |
| 钻孔能力 | Drilling capacity in steel (S235JR) | Ø 30 mm |
| 持续钻孔能力 | Continuous drilling capacity in steel (S235JR) | Ø 21 mm |
| *大面铣直径 | Milling head dimension max. | Ø 125 mm |
| *大立铣直径 | End mill dimension max. | Ø 25 mm |
| 立铣 | Spindle taper vertical | |
| 主轴锥度 | Spindle taper | ISO 40 |
| 主轴转速 | Spindle speed | 60 - 4660 rpm |
| 转速级数 | Gear stages | 20 steps |
| 卧铣 | Spindle taper horizonal | |
| 主轴锥度 | Spindle taper | ISO 50 |
| 主轴转速 | Spindle speed | 58 - 1800 rpm |
| 齿轮级数 | Gear stages | 12 steps |
| 十字工作台 | Cross table | |
| 工作台尺寸 | Table length x width | 1320 x 360 mm |
| 工作台进给 | Table feed (9 steps) | 15 - 370 mm/min |
| *大承载重量 | Load of cross table (max.) | 350 kg |
| T型槽尺寸宽度/距离/数量 | T-slot size / distance / number | 18 mm/80 mm/3 |
| X轴自动行程 | X-axis Travel automatic | 980 mm |
| X轴工作台进给 | X-axis Table feed | 15 - 370 mm/min |
| Y轴自动行程 | Y-axis Travel automatic | 300 mm |
| Y轴工作台进给 | Y-axis Table feed | 575 mm/min |
| Z轴自动行程 | Z-axis Travel automatic | 450 mm |
| Z轴工作台进给 | Z-axis Table feed | 575 mm/min |
| 尺寸 | Dimensions | |
| 长x宽x高 | Length x width x height | 1900x1900x2250mm |
| 总重量 | Total weight | 2200/2400 kg |
