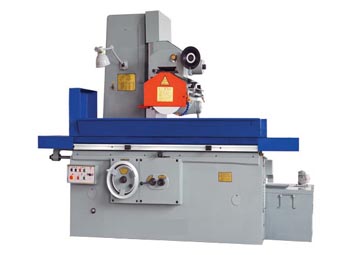

TYK-M7130型 平面磨床
一、用途与特点： TYK-M7130平面磨床采用砂轮周边进行磨削，工作台纵向运动，魔头横向进给采用液压驱动，垂直进给采用快速升降，工作台快速运动采用缓冲装置，无撞击现像，结构先进。 二、技术参数 序号 项 目 规格参数 1 *大磨削尺寸（宽*长*高） 320*1000*400mm 2 工作台纵向行程（*大） 1100mm 3 工作台纵向移动速度 3--27m/min 4 工作台纵向撞击缓冲距离 30mm 5 工作台T型槽（槽数*宽度） 3*18 6 砂轮轴中心至工作台面距离（*大） ≥580mm 7 垂直进给手轮刻度盘值 手轮每格 0.01mm 8 垂直进给手轮刻度盘值手轮每转 1.00mm 9 加工表面对基面的平行度纵向 1000:0.015mm 10 加工表面对基面的平行度横向 300:0.01mm 11 净重*毛重...
分类：
描述
一、用途与特点：
TYK-M7130平面磨床采用砂轮周边进行磨削，工作台纵向运动，魔头横向进给采用液压驱动，垂直进给采用快速升降，工作台快速运动采用缓冲装置，无撞击现像，结构先进。
二、技术参数
|
序号
|
项 目
|
规格参数
|
|
1
|
*大磨削尺寸（宽*长*高）
|
320*1000*400mm
|
|
2
|
工作台纵向行程（*大）
|
1100mm
|
|
3
|
工作台纵向移动速度
|
3--27m/min
|
|
4
|
工作台纵向撞击缓冲距离
|
30mm
|
|
5
|
工作台T型槽（槽数*宽度）
|
3*18
|
|
6
|
砂轮轴中心至工作台面距离（*大）
|
≥580mm
|
|
7
|
垂直进给手轮刻度盘值
|
手轮每格 0.01mm
|
|
8
|
垂直进给手轮刻度盘值手轮每转
|
1.00mm
|
|
9
|
加工表面对基面的平行度纵向
|
1000:0.015mm
|
|
10
|
加工表面对基面的平行度横向
|
300:0.01mm
|
|
11
|
净重*毛重
|
3600 kg*4500kg
|
|
12
|
电机总功率
|
8.99kw
|
|
13
|
液压泵电机功率
|
3kw
|
|
14
|
磨头电机功率
|
5.5kw
|
|
15
|
快速升降电机功率
|
0.37kw
|
|
16
|
砂轮轴转速
|
rpm1450
|
|
17
|
表面粗糙度
|
Ra0.63um
|
|
18
|
磨头*大移动量横向（手动及液压）
|
≥350mm
|
|
19
|
磨头*大移动量横向（加长）
|
450mm
|
|
20
|
加工表面对基面的平行度横向
|
300:0.01 mm
|
|
21
|
砂轮尺寸（外径*宽*内径）
|
φ350*40*φ127mm
|
|
22
|
外形尺寸（长*宽*高）
|
2295*1673*2267mm
|
