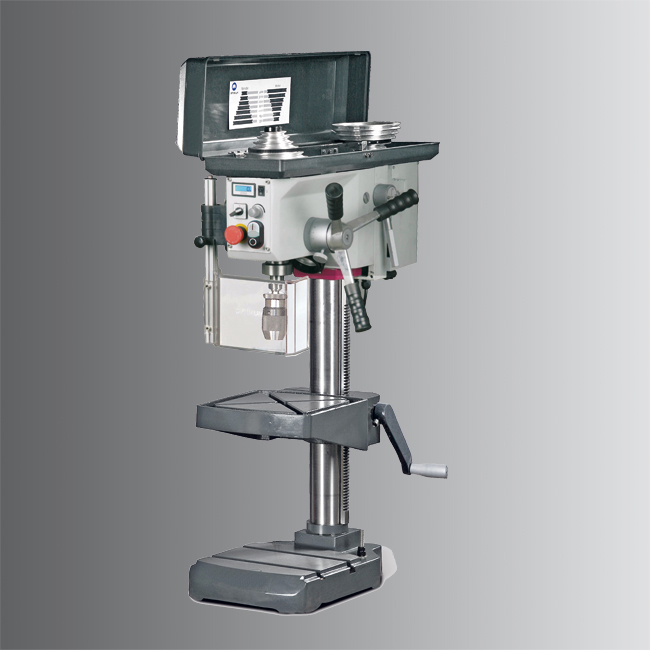

TYK16HV/TYK24HV/TYK28HV/TYK34HV型 无级变速钻床
型号 Model TYK16HV TYK24HV TYK28HV TYK34HV 产品编号 Code No. 3401600 3402400 3402800 3403400 电压 Electrical connection 230 V / 1 Ph ~50 Hz 230 V / 1 Ph ~50 Hz 230 V / 1 Ph ~50 Hz 230 V / 1 Ph ~50 Hz 加工范围 CAPACITY 钻孔直径 Drilling capacity (max.) ø16mm ø24mm ø28mm ø34mm 工作范围 WORKING RANGE 套筒直径 Sleeve diameter ø47mm ø47mm ø52mm ø68mm 套筒行程 Sleeve travel 65mm 85mm 107mm 160mm 主轴 SPINDLE HOLDING FIXTURE 主轴锥度 Spindle holding fixture MT2 MT2 MT3 MT4 主轴中心线至立柱表面距离 Distance spindle-column 132.5mm 164mm 200mm 285.5mm 速度 SPEEDS 主轴转速 Spindle speeds 90-6000rpm 100-5950rpm 35-5600rpm 40-5000rpm 转速级数 Number of steps 5 steps 4steps 12steps 9 steps 工作台 ...
分类:
描述

型号 | Model | TYK16HV | TYK24HV | TYK28HV | TYK34HV |
产品编号 | Code No. | 3401600 | 3402400 | 3402800 | 3403400 |
电压 | Electrical connection | 230 V / 1 Ph ~50 Hz | 230 V / 1 Ph ~50 Hz | 230 V / 1 Ph ~50 Hz | 230 V / 1 Ph ~50 Hz |
加工范围 | CAPACITY | ||||
钻孔直径 | Drilling capacity (max.) | ø16mm | ø24mm | ø28mm | ø34mm |
工作范围 | WORKING RANGE | ||||
套筒直径 | Sleeve diameter | ø47mm | ø47mm | ø52mm | ø68mm |
套筒行程 | Sleeve travel | 65mm | 85mm | 107mm | 160mm |
主轴 | SPINDLE HOLDING FIXTURE | ||||
主轴锥度 | Spindle holding fixture | MT2 | MT2 | MT3 | MT4 |
主轴中心线至立柱表面距离 | Distance spindle-column | 132.5mm | 164mm | 200mm | 285.5mm |
速度 | SPEEDS | ||||
主轴转速 | Spindle speeds | 90-6000rpm | 100-5950rpm | 35-5600rpm | 40-5000rpm |
转速级数 | Number of steps | 5 steps | 4steps | 12steps | 9 steps |
工作台 | DRILLING TABLE | ||||
工作台尺寸(长×宽) | Table size(L×W) | 230×245mm | 300x280mm | 358x340mm | 426×400mm |
T型槽尺寸 | T-slot size | 12mm | 14mm | 14mm | 14mm |
主轴端面至工作台面*大距离 | Distance spindle-table(max.) | 370mm | 445mm | 927mm | 790mm |
底座尺寸(长×宽) | Working surface stand(L×W) | 260×362mm | 280x264mm | 364x320mm | 388×390mm |
主轴端面至底座表面*大距离 | Distance spindle-stand(max.) | 485mm | 595mm | 1282mm | 1025mm |
电机 | ELECTRIC SUPPLY | ||||
电机功率 | Motor | 1.5KW /230V/50Hz | 1.5KW/230V/50Hz | 1.5KW/230V/50Hz | 2.2KW /230V/50Hz |
外形尺寸及重量 | DIMENSIONS AND WEIGHT | ||||
外形尺寸(长×宽×高) | size(L×W×H) | 550×370×850mm | 665x435x1000mm | 705x475x1755mm | 918×595×1930mm |
包装尺寸(长×宽×高) | packing size(L×W×H) | 600×360×1000mm | 755x440x1175mm | 765x500x1940mm | 970×600×2140mm |
净重/毛重 | Net weight/Gross weight | 67/82kg | 96/122kg | 166/202kg | 275/328kg |
