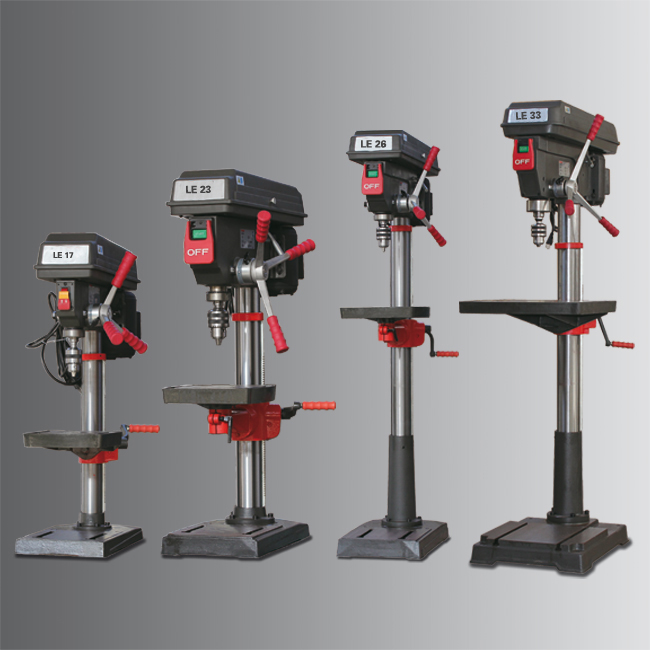

TYK17/TYK23/TYK26/TYK33型 钻床
型号 Model TYK 17 TYK 23 TYK 26 TYK 33 货号 Item No 3101700 D3102302（230V） D3102600 D3103300 货号 Item No D3102303（400V） 电器总容量 Electrical connection 电机功率 Motor 500W 230V~50Hz 750W 230V/400V~50Hz（400V） 750W 400V~50Hz 1.1KW 400V~50Hz 钻孔直径 Drilling capacity 钻孔直径 Drilling capacity in steel (St. 37) ø16mm ø25mm ø25mm ø30mm 连续钻孔直径 Continuous drilling cap. steel ø12mm ø20mm ø20mm ø25mm 主轴 Spindle seat 主轴锥度 Spindle seat MT2 MT2 MT3 MT4 主轴套筒直径 Spindle sleeve stroke ø65mm ø80mm ø85mm ø120mm 主轴套筒行程 Throat 152mm 180mm 210mm 254mm 转速 Speeds 主轴转速 Spindle speeds 500-2520rpm 200-2440rpm 200-2440rpm 120-...
分类：
描述
| 型号 | Model | TYK 17 | TYK 23 | TYK 26 | TYK 33 |
| 货号 | Item No | 3101700 | D3102302（230V） | D3102600 | D3103300 |
| 货号 | Item No | D3102303（400V） | |||
| 电器总容量 | Electrical connection | ||||
| 电机功率 | Motor | 500W 230V~50Hz | 750W 230V/400V~50Hz（400V） | 750W 400V~50Hz | 1.1KW 400V~50Hz |
| 钻孔直径 | Drilling capacity | ||||
| 钻孔直径 | Drilling capacity in steel (St. 37) | ø16mm | ø25mm | ø25mm | ø30mm |
| 连续钻孔直径 | Continuous drilling cap. steel | ø12mm | ø20mm | ø20mm | ø25mm |
| 主轴 | Spindle seat | ||||
| 主轴锥度 | Spindle seat | MT2 | MT2 | MT3 | MT4 |
| 主轴套筒直径 | Spindle sleeve stroke | ø65mm | ø80mm | ø85mm | ø120mm |
| 主轴套筒行程 | Throat | 152mm | 180mm | 210mm | 254mm |
| 转速 | Speeds | ||||
| 主轴转速 | Spindle speeds | 500-2520rpm | 200-2440rpm | 200-2440rpm | 120-1810rpm |
| 转速级数 | Number of steps | 5 steps | 12 steps | 12 steps | 9 steps |
| 工作台 | Drilling table | ||||
| 工作台尺寸 | Table size Length x width | 235x220mm | 280x250mm | 330x290mm | 475x425mm |
| T型槽 | T-slot size | 12mm | 12mm | 14mm | 14mm |
| 工作台倾斜角度 | Drilling table inclinable | ±45° | ±45° | ±45° | ±45° |
| 工作台旋转角度 | Drilling table slewable | 360° | 360° | 360° | 360° |
| 主轴端面至工作台面*大距离 | Distance spindle - table (max.) | 325mm | 360mm | 720mm | 695mm |
| 主轴端面至底座表面*大距离 | Distance spindle - stand (max.) | 530mm | 610mm | 1230mm | 1180mm |
| 体积 | Dimensions | ||||
| 立柱尺寸 | Column diameter | 60mm | 73mm | 80mm | 92mm |
| 外形尺寸 | Length x width x height | 600x260x860mm | 650x320x1010mm | 700x350x1670mm | 860x480x1720mm |
| 包装尺寸 | packing size(L×W×H) | 680x460x290mm | 815x530x325mm | 1430x545x290mm | 1435x645x325mm |
| 净重/毛重 | Net weight/Gross weight | 36.5/40 kg | 63.5/66 kg | 81/85 kg | 132/140 kg |
