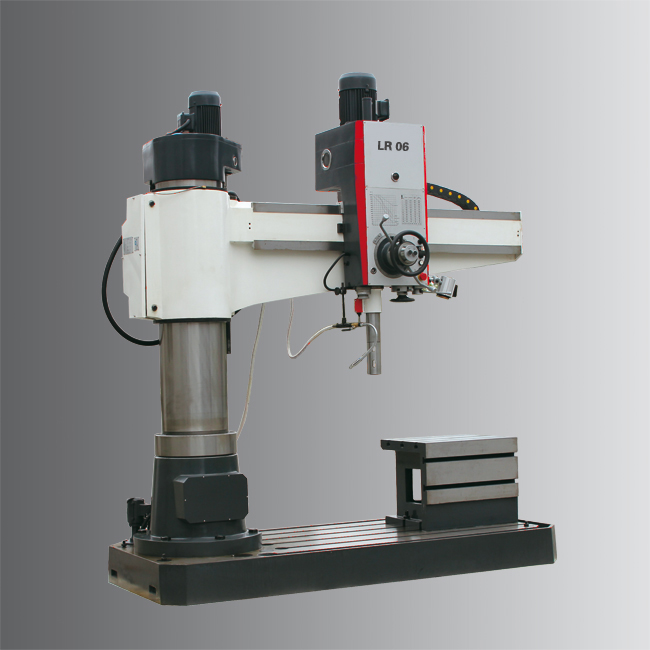

TYK04/TYK05/TYK06型 摇臂钻床
型号 Model LR 04 LR05 LR 06 货号 Item no. 3703280 3704080 3705080 电器容量 Electrical connection 主电机功率 Power main motor 1,5 kW 3 kW 4 kW 升降电机功率 Lifting motor 0,75 kW 1,1 kW 1,1 kW 加工范围 Drilling capacity 钻孔能力 Drilling capacity in steel (S235JR) Φ40 mm Φ40 mm Φ50 mm 持续钻孔能力 Continuous drilling cap. steel (S235JR) Φ36 mm Φ36 mm Φ46 mm 攻丝能力 Tapping capacity M30 M30 M36 主轴 Spindle seat 套筒行程 Throat 240 mm 280 mm 315 mm 主轴锥度 Spindle seat MK 4 MK 4 MK 5 主轴套筒进给 Spindle sleeve feed 3 steps/0,1 - 0,25 mm/rev 8 steps/ 0,1 - 1,25 mm/rev 16 steps/ 0,04 - 3,2 mm/rev 转速 Speeds 主轴转速 Spindle speeds 75 - 1’220 rpm 32 - 2’500 rpm 25 - 2’000 rpm 转速级数 Number of steps 6 16 16 工作台 Drilling table 工作台尺寸 Working surface table Length x width 1’370 x...
分类：
描述
| 型号 | Model | LR 04 | LR05 | LR 06 |
| 货号 | Item no. | 3703280 | 3704080 | 3705080 |
| 电器容量 | Electrical connection | |||
| 主电机功率 | Power main motor | 1,5 kW | 3 kW | 4 kW |
| 升降电机功率 | Lifting motor | 0,75 kW | 1,1 kW | 1,1 kW |
| 加工范围 | Drilling capacity | |||
| 钻孔能力 | Drilling capacity in steel (S235JR) | Φ40 mm | Φ40 mm | Φ50 mm |
| 持续钻孔能力 | Continuous drilling cap. steel (S235JR) | Φ36 mm | Φ36 mm | Φ46 mm |
| 攻丝能力 | Tapping capacity | M30 | M30 | M36 |
| 主轴 | Spindle seat | |||
| 套筒行程 | Throat | 240 mm | 280 mm | 315 mm |
| 主轴锥度 | Spindle seat | MK 4 | MK 4 | MK 5 |
| 主轴套筒进给 | Spindle sleeve feed | 3 steps/0,1 - 0,25 mm/rev | 8 steps/ 0,1 - 1,25 mm/rev | 16 steps/ 0,04 - 3,2 mm/rev |
| 转速 | Speeds | |||
| 主轴转速 | Spindle speeds | 75 - 1’220 rpm | 32 - 2’500 rpm | 25 - 2’000 rpm |
| 转速级数 | Number of steps | 6 | 16 | 16 |
| 工作台 | Drilling table | |||
| 工作台尺寸 | Working surface table Length x width | 1’370 x 700 mm | 940 x 600 mm | 1’700 x 980 mm |
| 方型工作台尺寸 | Working table cube table | 400 x 400 x 350 mm | 600 x 450 x 450 mm | 630 x 500 x 500 mm |
| 主轴端面至工作台面*大距离 | Distance spindle - table (max.) | 860 mm | 1’150 mm | 1’250 mm |
| 主轴轴线至表面距离 | Distance spindle - column (max.) | 1’020 mm | 1’300 mm | 1’600 mm |
| 钻头行程（水平） | Travel drilling head (horizontal) | 700 mm | 1.000 mm | 1.250 mm |
| 摇臂行程（竖直） | Travel of arm (vertical) | 510 mm | 550 mm | 600 mm |
| 立柱直径 | Column diameter | Φ200 mm | Φ280 mm | Φ350 mm |
| 尺寸 | Dimensions | |||
| 长x宽x高 | Length x width x height | 1’750 x 770 x 2’100 mm | 1’940 x 750 x 2’010 mm | 2’600 x 1’120 x 2’600 mm |
| 总重量 | Total weight | 1’200 kg | 2’500 kg | 3’500 kg |
