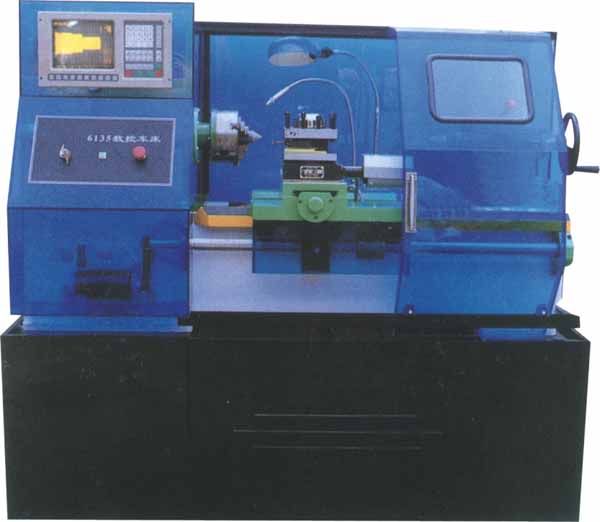

TYK-6135型 教学用数控车床
TYK-6135型 液晶数控教学车床是第二代液晶数控车床系统，功能更加强大。它可与TYK-2100型数控车床操作软件相配套，让你构成数控编程实验室。系统采用日本夏普公司6”液晶显示屏，中文界面、试切对刀、任意点启动、图形模拟、标准通讯接口RS232、主轴模拟量输出，对塑料、有机玻璃、木制品等材料进行直线、圆弧、螺距、公英制、多头螺纹、锥螺纹等螺纹，旋进旋出加工。一、特点：1.该机床纵向,横向走刀均采用高精度丝杆与螺杆，混合式步进电机驱动，定位精度高，转距大。2、主轴采用进口变频调速器，可实现无级调速。3、机床采用四工位自动转位刀架，适用加工开头复杂零件。4、车削塑料制品，采用空气（风）冷却，不污染环境，使工作环境更加清洁卫生。 二、用途：1、高等工科院校的机制、机电一体化、自控及其它相关专业数控技术的教学实习和综合实验。2、针对数控工业的数控机床、数控编程、数控原理。CAD/CAM等及相关专业专业课程的教学实验与培训。三、主要技术参数： 三爪卡盘 Ф160mm 控制/联动轴数...
分类：
描述
TYK-6135型 液晶数控教学车床是第二代液晶数控车床系统，功能更加强大。它可与TYK-2100型数控车床操作软件相配套，让你构成数控编程实验室。系统采用日本夏普公司6”液晶显示屏，中文界面、试切对刀、任意点启动、图形模拟、标准通讯接口RS232、主轴模拟量输出，对塑料、有机玻璃、木制品等材料进行直线、圆弧、螺距、公英制、多头螺纹、锥螺纹等螺纹，旋进旋出加工。
一、特点：
1.该机床纵向,横向走刀均采用高精度丝杆与螺杆，混合式步进电机驱动，定位精度高，转距大。
2、主轴采用进口变频调速器，可实现无级调速。
3、机床采用四工位自动转位刀架，适用加工开头复杂零件。
4、车削塑料制品，采用空气（风）冷却，不污染环境，使工作环境更加清洁卫生。
二、用途：
1、高等工科院校的机制、机电一体化、自控及其它相关专业数控技术的教学实习和综合实验。
2、针对数控工业的数控机床、数控编程、数控原理。CAD/CAM等及相关专业专业课程的教学实验与培训。
三、主要技术参数：
|
三爪卡盘
|
Ф160mm
|
控制/联动轴数
|
2轴/2轴
|
|
床身上*大回转直径
|
Ф350mm
|
零件程序存储容量
|
56K(3000段程序)
|
|
*大工件长度
|
500mm
|
主轴
|
0～+5V(+10V)模拟量
及正反转触点
|
|
电动刀架
|
四工位
|
*大编程尺寸
|
±9999.999mm
|
|
主轴孔径
|
Ф40mm
|
*大移动速度
|
3000mm/min(当量0.01mm)
|
|
主轴转速、无级变速
|
100—1500rpm
|
编程方式
|
G、M、F、S、T(ISO代码)
键盘/串行录入，后台编辑
|
|
进给量范围
|
50--1000mm/min
|
系统参数
|
刀具参数，间隙补偿，
加工起始点，记忆及断电恢复
|
|
主电动机功率
|
0.75KW
|
输入/输出
|
24路/15路
|
|
机床外形尺寸
（长*宽*高）
|
1670*810*1500mm
|
操作方式
|
自动，手动，点动，MDI，
单段/连续
|
|
机床重量
|
350kg
|
参考点
|
自动/手动返回
|
|
脉冲当量
|
0.005mm/0.1mm
|
机床重量
|
350KG
|
