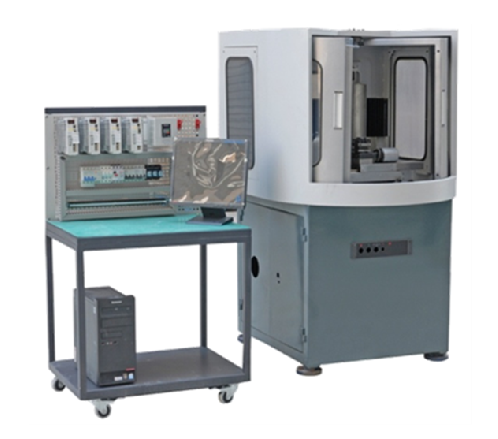

一、设备介绍：

  该设备把数控车床、数控铣床、龙门铣床、雕铣机经过创新的机械设计组合而成，包含四个进给轴（X1、X2(Y)、Z1、Z2、两个主轴，一个主轴采用伺服电机控制（A轴），一个主轴采用模拟量控制及一个4工位电动刀架，控制系统可以选用五轴四联动的标准CNC,也可以选用运动控制卡进行控制，适合于自动化专业、数控专业、机电专业、计算机专业的运动控制实训与CNC软件开发的课题设计。

二、功能：

1、多轴数控机床的控制实训

2、数控车床、数控铣床、龙门铣床控制实训

3、主轴电机的速度与位置控制方式实训

4、可使用VB、VC、C++r等高级编程语言，调用运动函数，人机界面、控制软件的开发实训

5、五轴四联动数控系统的控制实训

三、技术参数：

1. 最大加工尺寸（X1、Z1、Y）： 200×150×120 mm
2. 最大车削直径（棒料）: 28mm
3. 最大车削长度: 80mm
4. 电动刀架：LD4
5. X1（铣）轴最大行程：260mm
6. Z1（铣）轴最大行程：150mm
7. Y（铣）X2（车削）轴最大行程： 120mm
8. Z2（车削）轴最大行程：100mm
9. 车床主轴转速：3000mm/min
10. 铣床主轴转速： 3000mm/min
11. 总功率：不大于3.5KW
12. 机床外形尺寸(长×宽×高)： 1670×772×870mm
13. 运动控制卡：国产控制卡或以色列ACS运动控制卡
14. 标准CNC系统：FANUC  0i  MF或其他5轴4联动系统
