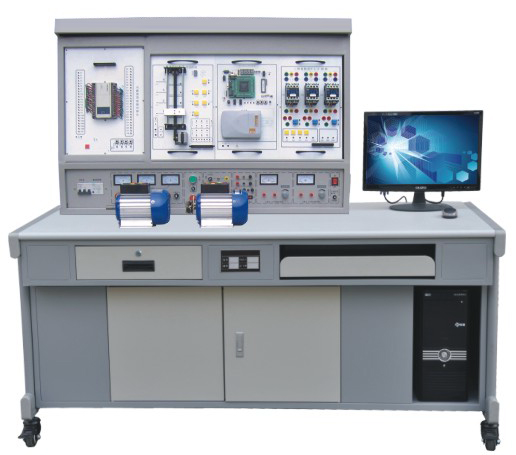

TYSJ-1开放式数控技术实验系统
该TYSJ-1开放式数控技术实验系统是针对高等院校电气自动化、机械一体化专业学生在数控技术课程学习过程中将理论知识与工程实践相结合的需要、为实现知识验证、创新设计和理论研究等实验项目为目的而设计的教学实验设备。学生不仅可以经过理论知识的理解完成自动控制程序的设计，还可以得到电气操作、工程装配、电工实训等工程实践锻炼。
产品特点
1、本系统提供了研究数控技术的实验平台，平台的核心控制采用PMAC Clipper运动控制卡，可通过USB或Ethernet与计算机通讯。完成基于PC的开放式数控系统，学生可以在计算机上完成控制算法等工作。
2、本系统采用可以灵活组合、方便升级和维护的模块化结构方式设计。全钢制系统框架上可以安装不同的实验单元，各单元都装配有可以实现系统级联和替换的、带有电气防护的连接端口，使得系统的实验项目更换、升级、维护变得非常方便。每个功能单元都设计有功能强大的操作面板，提供了丰富的实验教学内容。
2、本系统除了可以完成研究型数控技术实验以外，在设备的后面设计了2块800mm×600mm的网孔板，可培训学生安装、焊接和接线等技能，适合工程训练。
3、本系统自带有2套伺服电机及驱动器和1套变频器及交流电机，可模拟数控机床运行。也可以另选配二维或三维运动模型，以模拟数控机床的运动控制。
4、本系统硬件软件对学生开放。
研究性实验项目
1、了解数控系统
2、了解运动控制器
3、机床电气控制方法
4、伺服控制原理
5、变频控制原理
6、编码器原理
7、插补原理
8、数控（G代码）编程练习
电气实验项目
1、机床电气装配实训
2、数控系统故障检测
技术条件
1、工作电源：三相四线（或三相五线）380VAC/50Hz
2、整机容量：<1.5kVA
3、整机重量：<200kg
4、外形尺寸：800mm×600mm×2000mm
