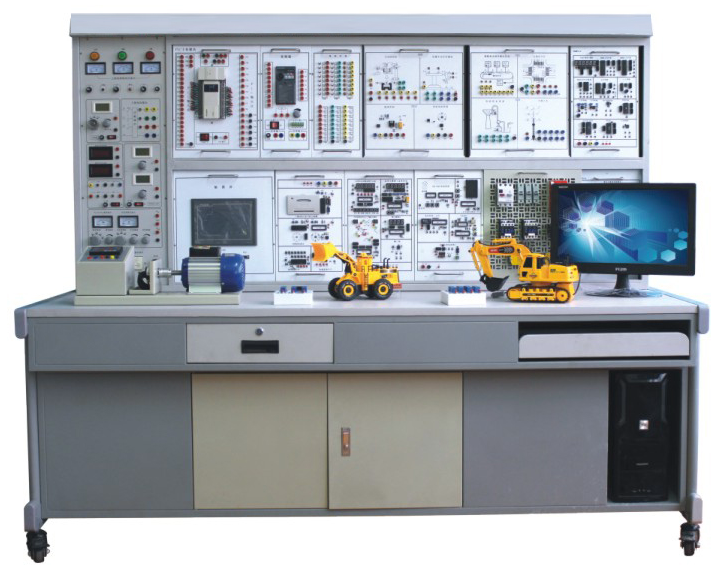

TYDL-CX电力自动化教育创新平台
TYDL-CX电力自动化教育创新平台根据电能的生产、输送、分配和使用的全过程，提供包含发电厂自动化、工厂供电、变压器保护、继电保护等工程实验内容。整个平台采用全数字化控制，提供各领域的二次开发功能，侧重于学生自行设计和开发，完全符合现代教育的创新理念，适用于各高等院校、高职院校电气自动化相关专业工程实验和实训。
产品特点
1、技术创新性:微机控制的电力系统自动化智能设计及二次开发创新理念
创新平台配西门子PLC，可供学生自己编写程序控制、信号反馈和采集智能仪表；变压器微机和线路微机保护装置，开发语言采用了国际上最通用的C语言或者C++，可充分了解装置原理, 完全与工业设计接轨；
平台控制系统利用ST公司的高性能芯片作为控制核心，装置采用双CPU结构，人机交互界面由7寸工业彩色触摸屏构成，人机交互界面是基于UCOSII操作系统和UCGUI图形界面的软件编写而成，具有显示直观，操作简单等优点。通过 ModbusTCP 通讯技术和平台上位机监控管理软件，实现对实验电能生产的检测、控制、监视、保护、调度 。
2、实验手段的多样性
通过基于 Windows CE技术在业内首创智能触摸人机界面，结合控制器微机调速、微机励磁和微机准同期三套嵌入式软件，实现实验台电能生产的智能化控制、管理，并通过 ModbusTCP 通讯技术和平台上位机监控管理软件，实现对实验电能生产的检测、控制、监视、保护、调度。
线路保护及变压器保护实验均采用微机保护装置，由智能采集模块和ARM嵌入式系统组成，可让学生了解保护装置原理算法及保护时序流程图，并进行二次开发。
实验手段的多样化，让学生了解更多的控制方式，提高学生的创新能力。
实验项目
1、电能生产
◆原动机调速
◆发电机励磁调节
◆同期并网
2、电能输配
◆变电站保护实验
◆线路保护实验
◆工厂供电实验
◆电力系统监控实验
3、电力系统运行实验
◆电力系统运行方式实验
◆电力系统功率调整实验
4、电力系统组网实验
◆电力系统实时监控
◆电力系统有功功率调整实验
◆电力系统无功功率调整实验
◆电力系统调度运行实验
◆遥控、遥测、遥信、遥调四遥实验
5、二次开发项目
◆微机变压器差动电流速断保护
◆微机无时限电流速断保护
◆微机带时限电流速断保护
◆变压器瓦斯保护
◆变压器差动保护
◆微机无时限电流速断保护
◆PLC编程
◆力控组态软件自行设计
……
技术条件
1、工作电源：三相四线（或三相五线）380VAC/50Hz
2、整机容量：<3kVA
3、整机重量：<300kg
4、外形尺寸：2200mm×750mm×1600mm
