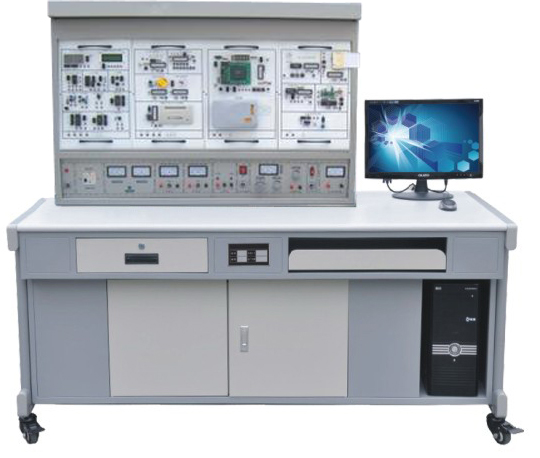

TYDL-BDZ变电站自动化实验台
本TYDL-BDZ变电站自动化实验台实验装置根据《电力系统远动》、《电力系统远动及调度自动化》、《变电站综合自动化原理及应用》、《电力系统继电保护》、《发电厂及变电站的二次回路》、《电力系统自动化》、《电力系统自动装置原理》等相关课程实验实验教学的需要而研发，本装置全部采用微机保护及测控装置，与主站实时通讯，完全满足“四遥”功能和远动的要求。配合声光系统，可有效提高学习效果。既可用于各高等院校电气、电力系统、供配电等专业相关课程的教学实验，也可作为职业院校供配电类、电力公司、职业技能培训部门等机构的培训考核设备，还可作为相关课程毕业设计的软硬件平台。
产品特点
1、结构合理性
整个变电站综合自动化实验系统主要由一次系统模拟操作屏、继电保护柜、监控主站三部分组成。将一次系统模拟操作屏二次测量及控制信号引入微机保护测控柜中，实现对一次系统信号的采集和控制，二次系统通过通信电缆与主站连接，实现远动要求及“四遥”功能。实验系统一次系统和二次系统分开，更好的模拟了电力现场。
设备一次系统的刀闸开关，接地刀，断路器开关的开关量信号接入可编程控制器，实现闭锁、拒动等功能。符合电气五防的标准。
2、技术先进性
1）实现了刀闸开关和接地刀远方和就地两种模式控制，从而解决了刀闸开关和接地刀远控的问题。
2）通过以太网(TCP/IP)将整个变电站系统连在一起，完成变电站继电保护、自动化、防误闭锁、安防、视频、保护管理子站、电能量采集、在线监测、生产管理等，实现变电站无人值守的要求。
3）设备一次系统的刀闸开关，接地刀，断路器开关实现在本间隔内电气互锁功能，符合电气五防的标准，与现场操作一致。
4）自动保护装置具备远方保护投退、召唤定值、保护定值修改、远方复归功能。
5）监控中心：采用监控系统与调度自动化系统合一的集中控制模式实现对无人值守变电站的主要设备进行安全监视和变电站设备操作的防误闭锁要求等等，实现“五遥”功能（遥调、遥测、遥信、遥控、遥视）。
6）故障设置：可以远方设置多种故障，包括线路短路、变压器短路，失压，自动装置出口故障，断路器拒动等从而实现后备保护以及超后备保护等等各种实验要求。
7）故障报警：可实现同时显示各种故障以及发出报警并且及时上传至监控中心，根据报警指示来判断故障类型和故障地点。
3、开放性
保护测控装置采用标准MODBUS通信协议，软件系统采用工业组态软件，开放协议，可嵌入其他设备，方便后期功能的增加和更新。
实验项目
1、线路保护试验
◆模拟系统短路
◆保护装置静态试验
◆微机保护装置基本功能试验
◆微机定时限过电流保护
◆微机无时限电流速断保护
◆微机带时限电流速断保护
……
2、线路设计性实验
◆电流电压连锁速断保护与过电流保护
◆电流电压连锁速断、过电流综合保护与自动重合闸
◆反时限电流保护与过电流保护
……
3、变压器微机主保护
4、变压器微机后备保护
5、一次系统倒闸操作
技术条件
1、工作电源：三相四线（或三相五线）380VAC/50Hz
2、整机容量：<3kVA
3、整机重量：<300kg
4、外形尺寸：2800mm×800mm×2200mm
