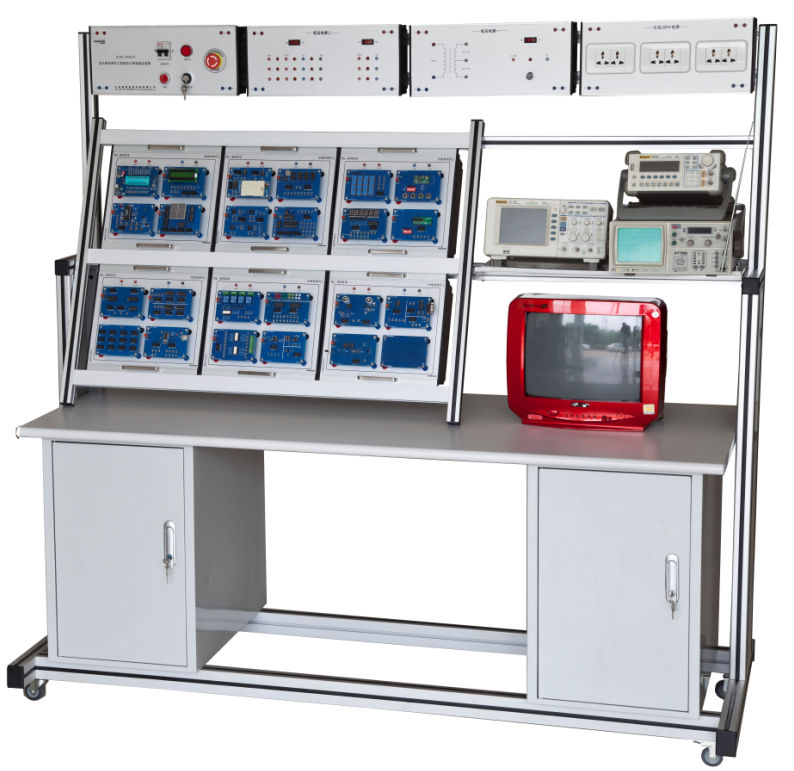

一、 设备概述：

   “LG-WXD12型 无线电调试工技能实训考核鉴定装置”是为满足各大中专院校开设的“单片机原理与应用”、“单片机技术”、“单片机原理及接口技术”、“无线电技术”、“无线电应用技术”等无线电及其应用技术教程教学大纲的要求而设计开发的无线电调试工技能实训考核鉴定装置。LG-WXD12型 无线电调试工技能实训考核鉴定装置提供了丰富的接口电路，典型的无线电应用及调试，涵盖了MCU的各个应用领域，所有部件均采用模块化的形式，能够为用户提供领先的应用和设计方法。单片机*小系统资源开放，CPU芯片引脚全部引出，可以任意的连接自己的实际应用系统，方便用户开发实验。

    LG-WXD12型 无线电调试工技能实训考核鉴定装置为无线电调试工的技能实训考核提供操作平台，提供可靠有效的交直流电源，并以模块化的形式提供了红外一体化接收模块、红外单管发射及接收模块、收音机操作模块、电视机操作模块、对讲机操作模块等。在该装置上完成使用测试仪器调试无线通信、传输设备，广播视听设备和电子仪器、仪表等模块的操作。

    LG-WXD12型 无线电调试工技能实训考核鉴定装置中的实验部件均为模块化形式，每一个模块实际上给学生提供的仅仅是一个独立的接口电路，让学生自己通过查资料学习分析，然后进行设计实验。

二、技术参数

1、输入电压：单相三线制220V±10%　50Hz

2、输出电源：交流：220V

             固定直流电源：5DCV，±12DCV，35V

             可调直流电源：1.25～30DCV

3、装置容量：＜1.5KVA

4、工作环境： 环境温度范围为-5～40℃

5、装置尺寸：1800×708×1780mm（长×宽×高）

四、实训项目

1、跑马灯实训

2、转弯灯实训

3、工业顺序控制

4、简单I/O扩展

5、A/D转换实训

6、D/A转换实训

7、I2C存储卡读写实训

8、语音芯片ISD1730控制实训（录音）

9、语音芯片ISD1730控制实训（放音）

10、继电器控制实训

11、步进电机控制实训

12、小直流电机闭环调速实训

13、LED16*16点阵显示实训

14、128*64 LCD液晶显示实训

15、单片机RS232 / RS485串行发送接收实训（双机通讯）

16、基于DS18B20的智能温度测量实训

17、单片机系统中的红外线通信实训

18、TL549 串行A/D转换实训

19、TLC5615 10位 D/A串行转换实训

20、PCF8563实时时钟/日历芯片实训

21、MAX813L看门狗复位电路实训

22、LM331电压/频率转换实训

23、串行存储芯片93C46读写实训

24、AT24C02  I2C总线存储器读写实训

25、PWM脉冲宽度调制实训

26、74LS164串进并出实训

27、165并串转换实训

28、电子音乐演奏实训

29、晶闸管控制实训

30、传感器控制实训

31、USB2.0通讯实训

32、光敏传感器实训

33、温度传感器实训

34、振荡器实训

35、混频器实训

36、幅度调制与解调实训

37、角度调制实训

38、角度解调实训

39、语音传输实训

40、视频传输实训

41、滤波器实训

42、收音机发射部分调试

43、收音机接收部分调试

44、对讲机发射部分调试

45、对讲机接收部分调试

46、对讲机功放部分调试

47、电视机接收部分调试

48、电视机视频传输部分调试

49、电视机音频传输部分调试
