一、装置概述：

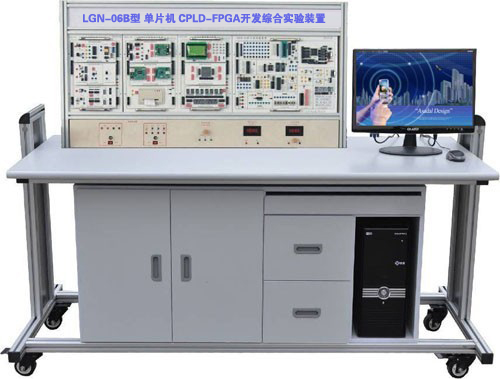

针对各高等院校须同时开设“单片机”和“CPLD/FPGA”教学的需求，本公司研发了“LGN-06B型单片机•CPLD-FPGA开发综合实验装置”。它集MCS-51单片机、CPLD/FPGA及综合等技术于一体，提供了优化的软件和硬件集成资源，适合“单片机原理及接口技术”、“CPLD/FPGA原理及其应用技术”教学大纲的要求，实验系统提供了丰富的硬件接口电路和功能模块，并提供各种接口电路的应用范例和测试程序以及详细的应用说明，帮助学校快速地掌握这些接口的应用方法，是各高等院校开展单片机、CPLD/FPGA教学、课程设计、电子设计竞赛及科研开发的理想设备。

二、技术性能：

1、输入电源：单相三线220V±10% 50HZ

2、工作环境：温度-10℃~+50℃ 相对湿度<85%（25℃）海拔<4000m

3、绝缘电阻：大于3MΩ

4、装机容量：小于0.5Kva

5、外形尺寸：168cm×70cm×150cm，以产品实物为准

三、系统特点

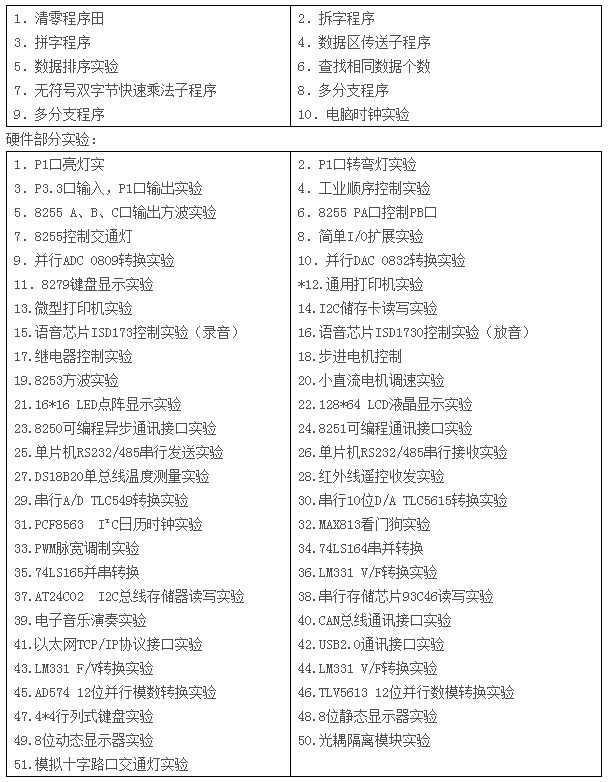

1、MCS-51单片机系统

丰富的接口电路，这些单片机接口电路涵盖了MCU的各个应用领域，并能够提供用户

领先的应用和设计的方法。CPU芯片引脚引出，可以任意的连接自己的实际应用系统。配有专业的SY-3000型高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能。上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。

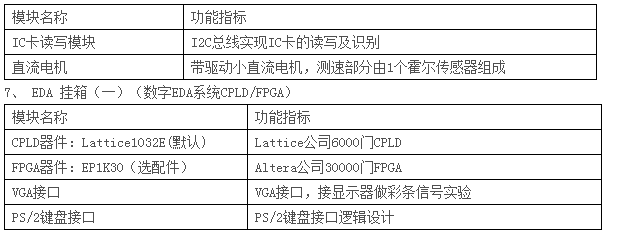

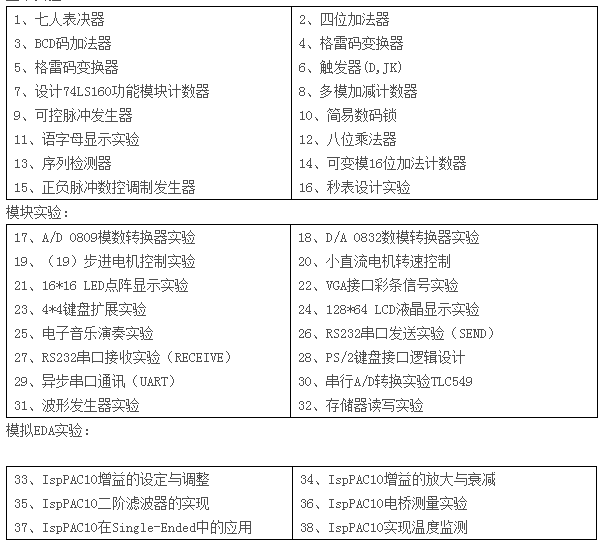

2、CPLD/FPGA系统，包含数字和模拟EDA系统

数字EDA系统配有Altera公司的EP1K30器件，具有30000门的FPGA芯片，可兼容多种电压内核芯片。也可配置Lattice公司的ISPLSI1032E器件，具有6000门的CPLD芯片。

模拟EDA系统配有Lattice公司的ispPAC系列器件，配套专用编程下载线和下载软件。

3、可选配C8051F020单片机模块，配备EC5仿真器。

4、可选配我公司*产品DAQ数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。

四、系统配置

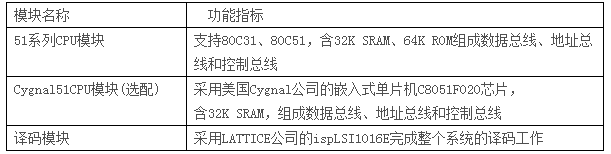

1．控制器单元挂箱：挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。

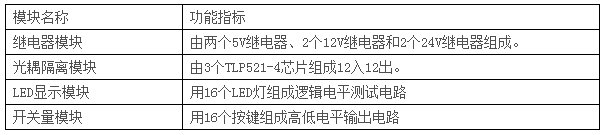

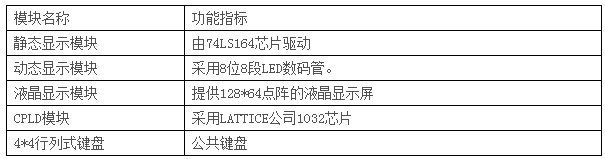

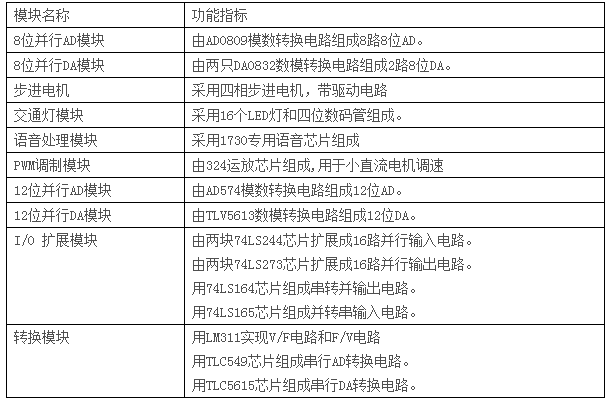

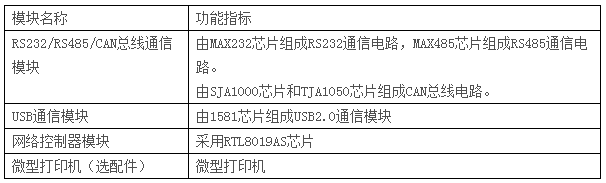

挂箱上的资源如下：

(1)8155接口模块

(2)8255接口模块

(3)8279键盘显示接口模块

(4)8253可编程定时器模块
