一、概述
LGS-02A型 西门子PLC实训装置主要由实训桌、网孔板、实训元器件组成。结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，包含PLC主机、变频器挂箱、触摸屏。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，电机应用实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1800mm
四、实训台配置
1、公共部分：电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、直流电压：0～10V可调输出；直流电流：0～20mA；+24V/1A直流稳压电源输出；+5V/5A直流稳压电源输出；±12V/1A直流稳压电源输出。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

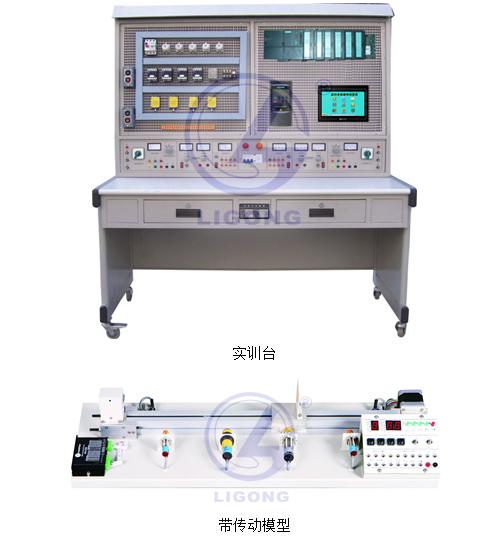

6、带传动模型
小车运动控制系统实验教学模型由运动小车、同步带轮传动机构、电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成，通过传感检测、PLC编程，实现运动距离测量、传动控制、键值优化比较行走控制、定向控制、定位控制、报警运行控制、点动控制、位置显示控制等，通过脉冲个数定位，小车位置控制精确。该系统外观精美，体积紧凑，重量轻，行程范围：1.2米。实验系统能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。
五、元器件配置清单
相关实训考核装置:
LGZK-201A 自动化综合实训装置 (PLC)
LGZK-201B 自动化综合实训装置（PLC/触摸屏）
LGZK-201C 自动化综合实训装置(PLC、变频器)
LGZK-201D 自动化综合实训装置(PLC、直流调速)
LGZK-201E 自动化综合实训装置(PLC、变频器、直流调速)
LGZK-201F 自动化综合实训装置(PLC、变频器、触摸屏)
LGZK-201G 自动化综合实训装置( PLC、直流调速、触摸屏)
LGZK-201H 自动化综合实训装置( PLC、变频器、直流调速、触摸屏)
LGBP-203A 变频调速实验装置
LGTS-204A 直流调速实验装置
LGPD-205A PLC、单片机及微机原理综合实训装置
LGPD-205B PLC、单片机及微机原理综合实训装置
LGBP-203A 变频调速实验装置
LGS-01 PLC可编程控制器实验装置
LGS-01A PLC可编程控制实验及单片机实验开发系统综合实验装置
LGS-01B PLC可编程控制系统、单片机实验开发系统,自动控制原理综合实验装置
LGS-01C PLC可编程控制系统、微机接口及微机应用综合实验装置
LGS-02 PLC可编程控制器实验装置
LGS-02B PLC可编程控制、单片机开发系统、自动控制原理综合实验装置
LGS-02C PLC可编程控制器、微机接口及微机应用综合实验装置
LGS-02D 可编程控制器、变频调速综合实验装置（网络型）
LGS-03 网络型PLC可编程控制器实验装置
LGS-03A 网络型PLC可编程控制及单片机实验开发系统综合实验装置
LGS-03B 网络型PLC可编程控制器、单片机开发系统、自动控制原理综合实验装置
LGS-03C 网络型PLC可编程控制器、微机接口及微机应用综合实验装置
LGS-04A 网络型PLC可编程控制器、变频调速及电气控制实验装置
LGS-04B 网络型PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合
LGS-04C 网络型PLC可编程控制器、变频调速、电气控制及微机接口与微机应用综合
LGSW-01A型（卧式）PLC可编程控制实验装置
LGSW-01B型(卧式) 网络型PLC可编程控制实验装置
LGSX-01 PLC可编程控制器实训装置
LGSX-01A 网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏）
LGSX-01B PLC可编程控制器综合实训装置
LGSX-02A型 PLC可编程控制器、单片机开发应用及电气控制综合实训装置
LGSX-02B PLC 可编程控制器、单片机开发应用及变频调速综合实训装置
LGSX-02C PLC可编程控制器、变频调速综合实训装置
LGSX-03A 工业自动化综合实训装置（PLC+变频器+触摸屏+单片机）
LGSX-03B 工业自动化综合实训装置
PLC可编程控制器实训装置
PLC控制实验台
网络型PLC实验装置
PLC技能考核装置
PLC可编程控制器实验室设备
PLC控制器综合实训装置
PLC实训装置
PLC实验台
工业自动化实训设备
单片机开发实训台
变频调速实训装置
LGS-02A型 西门子PLC实训装置主要由实训桌、网孔板、实训元器件组成。结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，包含PLC主机、变频器挂箱、触摸屏。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，电机应用实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1800mm
四、实训台配置
1、公共部分：电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、直流电压：0～10V可调输出；直流电流：0～20mA；+24V/1A直流稳压电源输出；+5V/5A直流稳压电源输出；±12V/1A直流稳压电源输出。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
6、带传动模型
小车运动控制系统实验教学模型由运动小车、同步带轮传动机构、电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成，通过传感检测、PLC编程，实现运动距离测量、传动控制、键值优化比较行走控制、定向控制、定位控制、报警运行控制、点动控制、位置显示控制等，通过脉冲个数定位，小车位置控制精确。该系统外观精美，体积紧凑，重量轻，行程范围：1.2米。实验系统能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。
五、元器件配置清单
| 序号 | 名称 | 型号 | 数量 | 品牌 | |
| 1 | DIN导航480mm | 6ES7390-1AE80-0AA0 | 1 | 西门子 | |
| 2 | PS307电源 | 6ES7307-1EA01-0AA0 | 1 | 西门子 | |
| 3 | CPU315-2PN/DP | 6ES7315-2EH14-0AB0 | 1 | 西门子 | |
| 4 | MMC卡521K | 6ES7953-8LJ30-0AA0 | 1 | 西门子 | |
| 5 | 16点DI | 6ES7321-1BH02-0AA0 | 1 | 西门子 | |
| 6 | 16点DO | 6ES7322-1BH01-0AA0 | 1 | 西门子 | |
| 8 | 8点AI | 6ES7331-7KF02-0AB0 | 1 | 西门子 | |
| 9 | 4点AO | 6ES7332-5HD01-0AB0 | 1 | 西门子 | |
| 10 | 20P前连接器（螺钉型） | 6ES7392-1AJ00-0AA0 | 3 | 西门子 | |
| 11 | 40P前连接器（螺钉型） | 6ES7392-1AM00-0AA0 | 1 | 西门子 | |
| 12 | CU320-2PN | 6SL3040-1MA01-0AA0 | 1 | 西门子 | |
| 13 | CF | 6SL3054-0EH00-1BA0 | 1 | 西门子 | |
| 14 | 智能整流单元5KW | 6SL3130-6AE15-0AB1 | 1 | 西门子 | |
| 15 | 单轴电机单元1.6KW | 6SL3120-1TE13-1AA4 | 2 | 西门子 | |
| 16 | 进线电抗器 | 6SL3000-0CE15-0AA0 | 1 | 西门子 | |
| 17 | 进线滤波器 | 6SL3000-0HE15-0AA0 | 1 | 西门子 | |
| 18 | 伺服电机2.8Nm/1,55A/2000转 | 1FK7042-2AC71-1QA0 | 1 | 西门子 | |
| 19 | 感应电机0.55KW/1425rpm | 1LE0001-0DB22-1JA4 | 1 | 西门子 | |
| 20 | 伺服电机电缆 | 6FX5002-5CN01-1AC0 | 1 | 西门子 | |
| 21 | Drive-CLiQ电缆 | 6FX5002-2DC10-1AC0 | 1 | 西门子 | |
| 22 | 电机模块插头 | 6SL3162-2MA00-0AA0 | 1 | 西门子 | |
| 23 | TP1500COMFORT推广包 | 6AV21814QB000AX0 | 1 | 西门子 | |
| 24 | SITOP电源10A | 6EP1334-2BA20 | 1 | 西门子 | |
| 25 | PROFIBUS DP总线电缆 | 6XV1830-0EH10 | 10 | 西门子 | |
| 26 | PROFINET总线电缆 | 6XV1840-2AH10 | 10 | 西门子 | |
| 27 | DP连接器90度 | 6ES7972-0BA12-0XA0 | 1 | 西门子 | |
| 28 | DP连接器35度 | 6ES7972-0BA60-0XA0 | 1 | 西门子 | |
| 29 | PN连接器180度 | 6GK1901-1BB10-2AA0 | 1 | 西门子 | |
| 30 | PN连接器145度 | 6GK1901-1BB30-0AA0 | 1 | 西门子 | |
| 31 | 按钮1NO(黑) | 3SB32 02-0AA11 | 1 | 西门子 | |
| 32 | 按钮1NO(绿) | 3SB32 02-0AA11 | 1 | 西门子 | |
| 33 | 按钮1NO(蓝) | 3SB32 02-0AA51 | 1 | 西门子 | |
| 34 | 旋钮开关 | 3SB32 02-2KA11 | 1 | 西门子 | |
| 35 | 按钮1NC（红） | 3SB32 03-0AA21 | 1 | 西门子 | |
| 36 | 急停按钮1NC（红） | 3SB32 03-1CA21 | 1 | 西门子 | |
| 37 | 选择开关 | 3SB32 10-2DA11 | 1 | 西门子 | |
| 38 | 指示灯（红） | 3SB32 44-6AA20 | 2 | 西门子 | |
| 39 | 指示灯（黄） | 3SB32 44-6AA30 | 2 | 西门子 | |
| 40 | 指示灯（绿） | 3SB32 44-6AA40 | 2 | 西门子 | |
| 41 | 指示灯（蓝） | 3SB32 44-6AA50 | 2 | 西门子 | |
| 42 | 主回路断路器 | 5SJ6320-7CC20 | 1 | 西门子 | |
| 43 | 3A空气开关2P | 5SJ6203-7CC20 | 2 | 西门子 | |
| 44 | 6A空气开关2P | 5SJ6206-7CC20 | 2 | 西门子 | |
| 45 | 16A空气开关2P | 5SJ6216-7CC20 | 1 | 西门子 | |
| 46 | 主回路接触器 | 3RT6Q 18一1AN21 | 1 | 西门子 | |
| 47 | 熔断器开关 | 1 | 国产 | ||
| 48 | 主回路快熔116A | NGTC 16A | 3 | 国产 | |
| 49 | 2 k '10圈的多圈申位器 | 22HP一10 | 2 | ||
| 50 | 10圈电位器的刻度旋钮 | B2 | 2 | ||
| 51 | 电压面板表0-10V/DC（转速刻度0-3000rpm） | CP-C72-N-3000rpm（10V）-F | 1 | ||
| 52 | 电压面板表0-10V/DC（转速刻度0-3000rpm） | CP-C72-N-3000rpm（10V）-F | 1 | ||
| 53 | 交流电压面板表刻度0-300V | CP-T72V-N-0-3000V-F | 1 | ||
| 54 | 中间继电器 | 7760056060 | 8 | 魏德米勒 | |
| 55 | 中间继电器底座 | 7760056126 | 8 | 魏德米勒 | |
| 56 | 端子端片 | WAP16+35WTW | 20 | 魏德米勒 | |
| 57 | 端子 | WDU1.5ZZ | 100 | 魏德米勒 | |
| 58 | 端子短接片(10P) | WDU1.5ZZ | 20 | 魏德米勒 | |
| 59 | 端子 | WDU2.5ZZ | 20 | 魏德米勒 | |
| 60 | 端子 | WPE1.5ZZ | 20 | 魏德米勒 | |
| 61 | 螺钉、螺母、平垫、弹垫 | 多种长度M4/M5/M6 | |||
| 62 | 6角柱撑杆(一端螺杆、一端螺孔) | 若10cm长 | 24 | ||
| 63 | 信号电源1220VACIDC+/一12V 1A | 1 | |||
| 64 | 带单相标准插头的电源线(5m) | 1 | |||
| 65 | 主回路快熔座 | 2 | |||
| 66 | 线槽40mm*80mm | 3m | |||
| 67 | 连接导线1.5mm² | 100m | |||
| 68 | 连接导线1.5mm² | 200m | |||
| 69 | 连接导线1.5mm²(黄绿PE) | 100m | |||
| 70 | 各种尼龙扎带 | ||||
| 71 | 35mm标准安装导轨 | 2m | |||
| 72 | 实验台 | 1 | |||
| 73 | 实验框架台面板制作 | 1 | |||
| 74 | 电机安装钢板 | 1 | |||
| 75 | 成套 | 1 | |||
| 76 | 辅料 | 1 | |||
