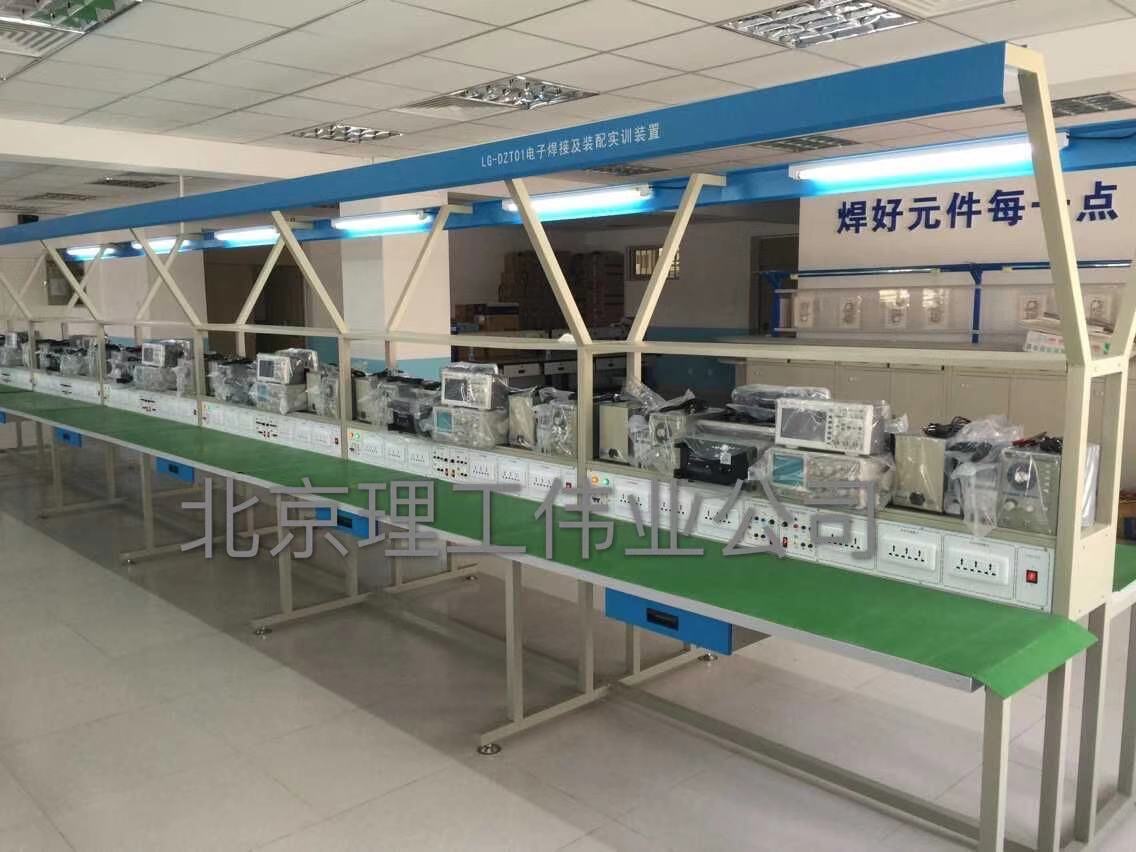

LG-DZT01型 电子装配及焊接技能实训装置
一、技术参数 （一）工作环境： 1.温度：-10℃～+40℃； 2.湿度：≤80%； 3.电源：220V （二）实训台参数 （1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。 （2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。 （3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。 （4）顶部框架上设有30W日光灯（照明设备）各两个。 二、主要仪器设备配置 序号 名称 数量 备注 1 LG-DZT01学生操作调试台 10 实训台尺寸1.6m×1.3m×1.8m （双面型）、4工位 2 LIGONG实训线路板 40 三端稳压电源、串联型直流稳压电源、低频信号电压放大器、具有负反馈信号放大器电路、文氏桥振荡器的焊接与制作、电池电压监视电路、电子催眠器、模拟“知了”电子电路、实用声控、光控节电照明灯电路、语音报警喇...
分类：
分享
描述
一、技术参数
（一）工作环境：
1.温度：-10℃～+40℃；
2.湿度：≤80%；
3.电源：220V
（二）实训台参数
（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。
（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
（4）顶部框架上设有30W日光灯（照明设备）各两个。
二、主要仪器设备配置
（一）工作环境：
1.温度：-10℃～+40℃；
2.湿度：≤80%；
3.电源：220V
（二）实训台参数
（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。
（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
（4）顶部框架上设有30W日光灯（照明设备）各两个。
| 序号 | 名称 | 数量 | 备注 |
| 1 | LG-DZT01学生操作调试台 | 10 | 实训台尺寸1.6m×1.3m×1.8m （双面型）、4工位 |
| 2 | LIGONG实训线路板 | 40 | 三端稳压电源、串联型直流稳压电源、低频信号电压放大器、具有负反馈信号放大器电路、文氏桥振荡器的焊接与制作、电池电压监视电路、电子催眠器、模拟“知了”电子电路、实用声控、光控节电照明灯电路、语音报警喇叭、逻辑测试器、正负脉冲信号、、水位报警器、迷你闪光彩灯 |
| 3 | 实训工具套件 | 40 | 电烙铁、剥线钳、尖嘴钳、斜口钳、大小 + 字螺丝刀、大小-字螺丝刀、镊子、剪刀、钳子、吸焊器 |
| 4 | 实验凳 | 40 | 圆盘塑钢结构铁凳 |
| 5 | 500型万用表 | 40 |
高灵敏度，宽量限50μA、2500V、二极管保护测量机构、测量范围： 直流电压：DCV 2.5/10/50/250/500/2500V 直流电流：DCA 50UA/1/10/100/500MA 交流电压：ACV 10/50/250/500/2500V 电阻：Ω 2K/20K/200K/2M/20M 音频电平：Audio level -10～+22dB 外形尺寸：178*173*84 重量：1.5Kg |
| 6 | DT9205A型数字万用表 | 40 | 最大显示:19999、直流电压.电流测量、.交流电压.电流测量、电阻.电容.二极管.三极管测量、通断.数据保持.自动关机.防震及功能保护 |
| 7 | 3005型稳压电源 | 40 | 输入电压220V±10%、频率50/60Hz、输出电压连续可调DC: 0- 30V 、输出电流连续可调DC: 0-5A |
| 8 | A6013L型数字电容表 | 40 | 外形尺寸 ：140 mm×65.6 mm×34.2mm、电池低电压显示、防震保护、过载保护 、最大显示 1999(3 1/2位液晶显示)、采样频率 2.5次/s、使用环境/相对湿度 0℃~40℃ 、相对湿度<80%、超量程显示 最高位显示为“1”、电源：9V |
| 9 | WXD2-53变阻器 | 40 |
功率:1.6W 阻值范围:470欧~47K 调节范围;10圈 |
| 10 | 信号发生器 | 40 | 输出电流：两路0~20mA连续可调，负载≤ 1000Ω；； 2、输出电压：1路 0~10V (CH1) 连续可调，最大输出电流 50mA; 1路 0~30V (CH2) 连续可调，最大输出电流 50mA;； 3、输出精度：0.25% FS ； 4、供电电压：220VAC 1A熔丝保险； 5、工作温度：-20℃~45℃ 湿度< 90% 无结露； |
| 11 | CA620N模拟示波器 | 20 | 20MHz、示波管有效工作面8×10DIV 1DIV=10mm、Z轴输入灵敏度5V、输入极性低电平加亮频率范围DC：0-1MHz、输入电阻10kΩ、最大输入电压50V（DC+ACpeak），垂直系统带宽(-3dB)DC：0-20MHz AC：10Hz-20MHz |
| 12 | 浸焊炉 | 20 | 150W、温度100-600℃、锅径38mm、深35mm |
| 13 | 回流焊 | 10 | 700W、有效焊接面积200*150mm、预热、加热、焊接、保温、冷却五段。 |
| 14 | 热风枪焊台 | 20 |
100-500℃、无刷风机、最大气流量120/min、LED数码显示、微电脑PID控制、骨架式镍铬发热芯。 |
