一、 产品概述

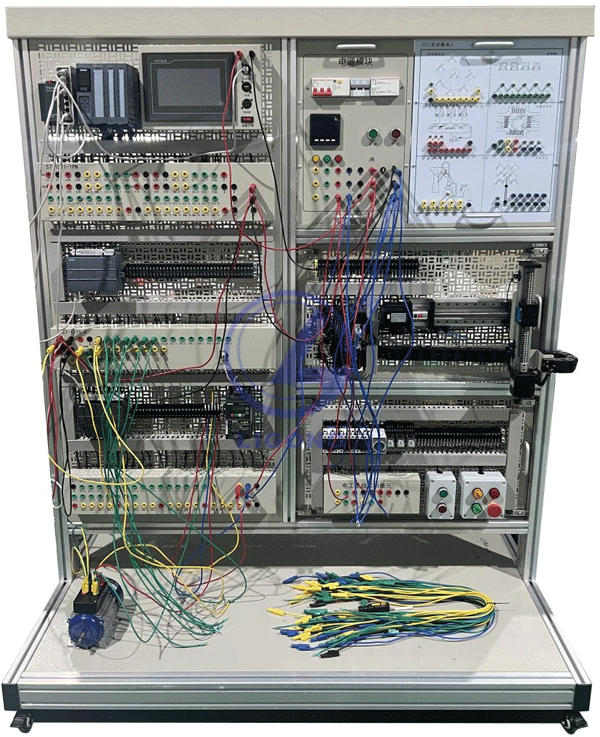

  LGP-LYD01型 PLC电气实训台集运动控制、伺服控制、传感器应用、工控组态等技术于一体，满足机电一体化技术、电气自动化技术等专业教学所需。装置是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

二、技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3、装置容量：＜0.5kVA
4、重  量：100kg
5、外形尺寸：1400mm×730mm×1780mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、主要配置清单

四、实训项目

（一）PLC基本技能实训
MCGS组态棒图实验教学,利用已编辑好组态棒图,对以下任何实验进行动态跟踪教学实验针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
1. PLC认知实训（软硬件结构、系统组成、基本指令、接线、编程下载等）
2.基础电气元件连接应用训练;
3.低压供电路安装与连接训练;
4.PLC控制器安装与连接操作训练;
5.PLC控制器I/0输入与输出控制训练;
6.PLC高级指令控制应用训练;
（二）PLC控制应用实训
1.抢答器的控制
2.音乐喷泉的控制
3.装配流水线的控制
4.交通信号灯的控制
5.自动供水的控制
6.天塔之光的控制
7.自动送料装车的控制
8.四节传送带的控制
9.多种液体混合装置的控制
10.自动售货机的控制
11.自控轧钢机的控制
12.邮件分拣机的控制
（三）PLC实物控制应用实训
1.直线运动位置检测、定位控制
2.步进电机定位控制
3.步进电机的速度控制
4.步进电机的正反转控制
5.伺服电机定位控制
6.伺服电机的速度控制
7.伺服电机的正反转控制
8.伺服电机和步进电机的综合控制
9.直流电机正反转控制
（四）典型电动机控制实操实训
1.三相鼠笼式异步电动机点动和自锁PLC控制
2.三相鼠笼式异步电动机联动正反转PLC控制
3.三相鼠笼式异步电动机带延时正反转PLC控制
4.三相鼠笼式异步电动机Y/△转换起动PLC控制
（五）PLC、变频器、触摸屏综合应用技能实训
1.变频器功能参数设置与操作
2.外部端子点动控制
3.变频器控制电机正反转
4.多段速度选择变频调速
5.变频器无级调速
6.外部模拟量方式的变频调速控制
7.基于PLC的变频器外部端子的电机正反转控制
8.基于PLC模拟量方式变频开环/闭环调速控制
9.基于PLC通信方式的变频开环调速
10.基于触摸屏控制方式的基本指令编程练习
11.基于触摸屏控制方式的数码显示控制
12.HMI人机界面编程设计训练;
（六）网络通讯综合实训
1.PLC与变频器RS485通讯实训
2.PLC、触摸屏与变频器通信控制
3.PLC主机之间PROFIBUS -DP通讯实训
4.PLC主机之间PROFINET通讯实训
5.PLC、变频器、触摸屏组网综合应用实训
