一、概述：

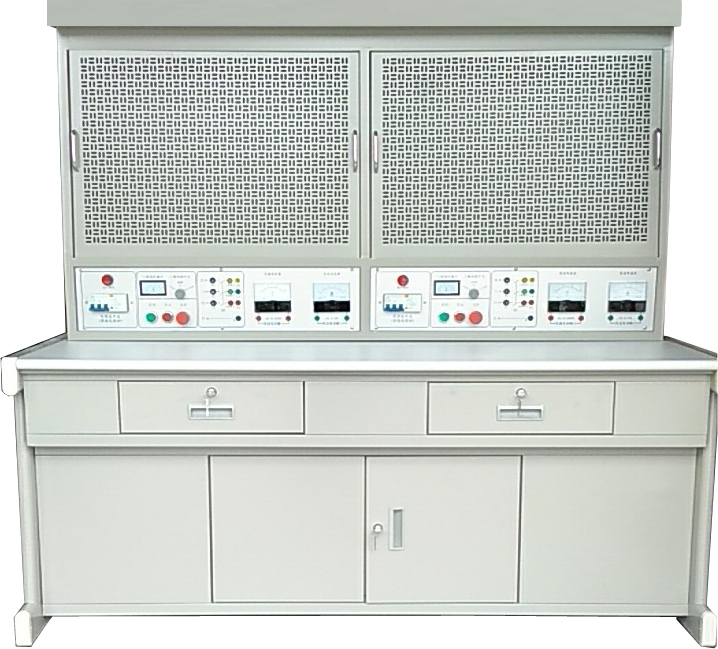

    LGWK-08C型 低压电工安全考试培训装置完全符合安监电工培训、电工考级要求，主要由实训桌、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。 二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600mm×700mm×1690mm
四、实训台配备
1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
2、交流仪表
①交流电流表2只 ②交流电压表2只
3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4、760*600mm网孔板4块可以互换，采用优质钢板数控机床冲孔，表面喷塑。
五、参考实训项目
1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）
2、三相异步电动机正反转控制线路的接线及安全操作（K22）
3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）

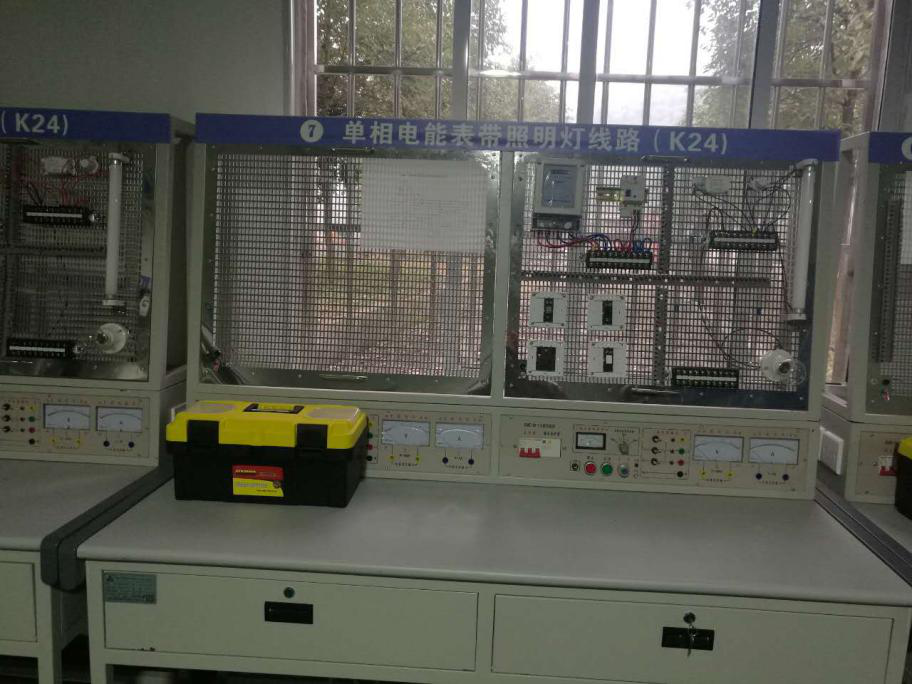

4、单相电能表带照明灯的接线及安全操作（K24）
5、导线连接（K25）
六、配置清单
1、K21、配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	1只
2.	热继电器	JR36-20	1只
3.	熔断器（含5A熔芯）	RT14-20	5只
4.	断路器	DZ108-20	1只
5.	按钮盒	3H	1只
6.	接线端子	TB-1512	3条
7.	电机	180W/380V	1台
8.	实验接线	Φ4护套自锁线（5色）	10条

2、K22配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	2只
2.	热继电器	JR36-20	1只
3.	熔断器（含5A熔芯）	RT14-20	5只
4.	断路器	DZ108-20	1只
5.	按钮盒	3H	1只
6.	接线端子	TB-1512	3条

3、K23配置清单

序号	名称	型号	数量
1.	交流接触器	CJT1-20	1只
2.	热继电器	JR36-20	1只
3.	电流表	6L2   5A	1只
4.	互感器	BH-0.66	1只
5.	熔断器（含5A熔芯）	RT14-20	5只
6.	断路器	DZ108-20	1只
7.	按钮盒	3H	1只
8.	接线端子	TB-1512	3条

4、K24配置清单

序号	名称	型号	数量
1.	单相电度表	220V/20A	1只
2.	断路器	DZ47LE-32 1P+N	1只
3.	日光灯	灯管、镇流器、启辉器	1套
4.	灯座		1只
5.	灯泡		1只
6.	开关	86单开双控	2只
7.	开关	86单开单控	1只
8.	插座	86 5P插座	1只
9.	接线端子	TB-1512	3条

5、CPR2030型 心肺复苏模拟人一个（整个教室配置一个）
6、消防灭火器（自配）
7、电工工具（自配）
8、电工安全用具（自配）
