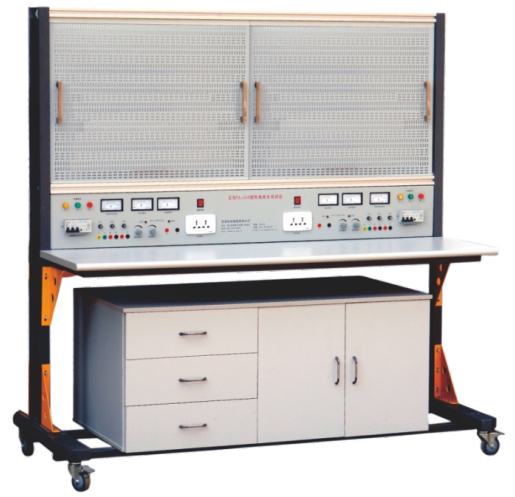

LG-DQ03型 电气装配实训装置（双工位）
一、装置概述
1、本设备由钢板作制作的多功能安装板（网孔板）设备和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
2、根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。
3、设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。
4、灵活、可靠、安全、经济适用，是本设备的特点。对实训场所不多、教学经费投入受限制的学校， 本设备是一种理想的职业教育实训设备。
5、本设备由实训屏（内置电源）、实训桌、储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便设备移动；
6、储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。设备储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
二、技术指标
1、外型：整体尺寸1680mm×750mm×1630mm；
2、设备的材料：钣金、铝合金结构；
3、电源输入：三相AC 380V ±10% 50HZ 三相五线；
4、固定交流输出：三相五线 380V 接插式2组、220V接插式2组、220V插座式4组
5、可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
6、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
7、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、配置清单
1、主要部分‘
|
序号 |
名称 |
单位 |
数量 |
技术要求 |
|
1 |
电气装配实训装置 |
台 |
1 |
外形尺寸：1680mm×750mm×1630mm ； 材 料：钢铝结构；符合国家相关环保 要求； 输入电压：AC 380 V±10% 50 Hz 三相 五线； 容 量：＜1.5 kVA； 实 验 屏：用于挂置网孔挂板，安装元件。 |
|
2 |
电气元件 |
套 |
2 |
见附件1 |
|
3 |
实训电机 |
台 |
1 |
三相异步电动机 （380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y |
|
台 |
1 |
三相异步电动机（380V，单速带 离心开关） PN(W):60、nN(r/min):1400、 UN(V):三相 AC 380 IN(A):0.33 连接组别：△/Y |
||
|
台 |
1 |
三相双速异步电动机 PN(W):40/25、nN(r/min):2800 /1400、UN(V):三相 AC 380 IN(A):0.25/0.2、连接组别：△/2Y |
||
|
4 |
安全连线 |
套 |
1 |
专用导线 |
|
5 |
常用工具 |
套 |
1 |
见附件2 |
|
6 |
电力拖动仿真教学实训考核软件 |
套 |
1 |
内设电力拖动典型电路，模拟线路电流流 向各元件动作等，模拟生动形象，使学生 更容易接受、掌握。 |
|
7 |
机床模拟考核软件 |
套 |
1 |
考核软件还具有教学功能，可介绍多种机床的工作原理、线路结构等内容。使用计算机模拟设故考核，使学生从模拟到实物阶段性地学习，更容易接受。 |
|
8 |
网孔板 |
块 |
2 |
774×580mm 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级； |
|
9 |
警示标志 |
块 |
2 |
注意用电安全 |
|
10 |
凳子 |
个 |
2 |
高450mm圆凳 材料：钢木结构，符合国家相关环保要求； |
|
11 |
实验说明书书 |
套 |
1 |
指导学生实训 |
附件1：电气元件两套清单
|
序号 |
名称 |
型号与规格 |
单位 |
数量 |
备注 |
|
1 |
三相漏电开关 |
3P+N D6A |
只 |
2 |
|
|
2 |
三相熔断器 |
3P 32A |
只 |
4 |
|
|
3 |
交流接触器 |
220V |
只 |
8 |
|
|
4 |
中间继电器 |
AC220V |
只 |
4 |
|
|
5 |
时间继电器 |
F5-T2 AC220V 通电型 |
只 |
2 |
|
|
6 |
时间继电器 |
F5-D2 AC220V 断电型 |
只 |
2 |
|
|
7 |
热继电器 |
0.25-0.4A |
只 |
2 |
|
|
8 |
单向电能表 |
220V 0.5（2）A |
只 |
2 |
|
|
9 |
综合支架 |
内置按钮6只、2个万能转换开关、2只指示灯4只、急停1只、转换开关1只， 选择开关2只、3只大功率电阻电阻、卷线架1只 |
只 |
2 |
|
|
10 |
行程开关 |
LX19-001 |
只 |
8 |
|
|
11 |
线槽导线 |
5025 |
米 |
4 |
|
|
12 |
接线端 |
TB1512 |
只 |
6 |
|
|
13 |
硬线 |
1平方 |
卷 |
2 |
|
|
14 |
软线 |
0.75平方 |
25米/卷 |
4 |
|
|
15 |
导轨 |
200mm |
条 |
10 |
|
|
16 |
灯开开关 |
86型 4开 |
只 |
2 |
|
|
18 |
灯泡 |
AC220V/40W |
只 |
4 |
|
|
19 |
明盒 |
86型 |
个 |
2 |
|
|
20 |
塑料原木 |
Φ100mm |
只 |
4 |
|
|
21 |
辅助触头组 |
F4-22 |
只 |
8 |
|
附件2、工具清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
数字万用表 |
只 |
2 |
|
|
2 |
一字螺丝刀 |
把 |
2 |
|
|
3 |
十字螺丝刀 |
把 |
2 |
|
|
4 |
斜口钳 |
把 |
2 |
|
|
5 |
剥线钳 |
把 |
2 |
|
|
6 |
压线钳 |
把 |
2 |
|
四、实训项目举例
1、照明电路安装连接实训；
2、日光灯连接实训；
3、单相电能表的应用；
4、电动机点动与连续转动电路连接实训；
5、按钮联锁的电动机正、反转电路连接实训；
6、接触器联锁的电动机正、反转电路连接实训；
7、接触器和按钮双重联锁的电动机正、反转电路连接实训；
8、两地控制的电动机控制电路的安装；
9、按钮切换的Y－△启动控制电路的连接实训；
10、时间继电器切换的Y－△启动控制电路的连接实训；
11、电动机往返行程控制电路连接实训；
12、电动机顺序启动控制电路连接实训；
13、电动机定时运转控制电路连接实训；
14、按钮切换的双速电动机控制电路连接实训；
15、时间继电器切换的双速电动机控制电路连接实训。
